Фотореле ФРСУ-2

Фотореле ФРСУ-2

предназначено для работы в схемах автоматического управления, контроля и измерения в качестве индикатора наличия, положения или величины обрабатываемых изделий на станах горячей и холодной прокатки. Инфракрасное излучение от горячего объекта преобразуется датчиком в напряжение. Уровень этого напряжения тем больше, чем выше температура объекта. Указанное напряжение, UT, сравнивается в датчике с регулируемым напряжением UK, которое эквивалентно контролируемой температуре. Когда температура горячего объекта превышает контролируемую, напряжение UT выше UK. Это соответствует состоянию ключей на выходе реле.Фотореле может использоваться так же в общепромышленном применении как элемент автоматизации, для этого реле комплектуеться осветителем, что позволяет контролировать положение холодных объектов. Фотореле - одноканальный фотоэлектрический прибор, выдающий электрический сигнал по двум бесконтактным выходам. В усилители реле при появлении контролируемого изделия могут работать в двух режимах: «в светлую» (фотореле срабатывает при засветке фотоэлемента - исполнение ФРСУ 1, 2, 4, 11) и «втемную» (фотореле срабатывает при перекрытии фотоэлемента - исполнение ФРСУ3).

Область применения фотореле ФРСУ

Реле применяются во многих отраслях, где требуется осуществлять контроль раскаленных металлов или объектов, для работы в различных производственных процессах:

• литейное и прокатное производство, металлообработка;
• кузнечно-прессовое производство;
• производство различных изделий из металла, включая электроды, машины, механизмы;
• производство огнеупорных материалов и многие другие;
• металлаобработка.

Основные задачи использования фотореле ФРСУ

Учитывая температуры нагрева различных видов металлов и сплавов, использование контактных методов контроля невозможно. Инфракрасный датчик фотореле разработан специально для удаленного контроля раскаленного металла. Возможности датчика позволяют решать такие задачи:

• определение наличия горячего металла в точке контроля;
• определение температуры металла;
• контроль размеров и положения различных объектов;
• определение температуры металлических изделий и механизмов.

Датчики фотореле ФРСУ отличаются уникальными характеристиками и обеспечивают ряд преимуществ при выборе:

• возможность измерения очень высоких температур;
• высокая точность работы;
• работа с любыми видами металлов и сплавов;
• возможность применения в рамках опасных производств;
• высокая степень защиты датчиков от внешних загрязнителей и воды.

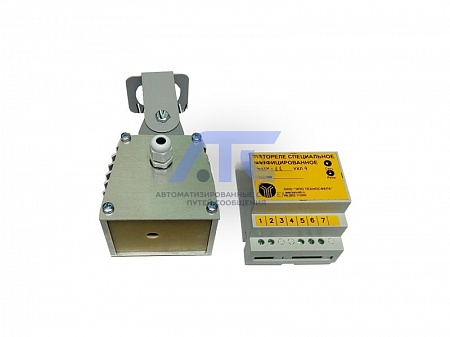

Полный комплект ФРСУ состоит из: усилителя, фотоголовки, осветителя, рубашки охлаждения.

Блочное исполнение:

• ФРСУ-1, ФРСУ-1-О, ФРСУ-1-Р, ФРСУ-1-0-Р;
• ФРСУ-2, ФРСУ-2-О, ФРСУ-2-Р, ФРСУ-2-О-Р;
• ФРСУ-3-О, ФРСУ-3-О-Р;
• ФРСУ-4, ФРСУ-4-О;
• ФРСУ-11-Р.

Шкафное исполнение:

• ФРСУ-1-Ш6, ФРСУ-1-Ш6-О, ФРСУ-1-Ш6-Р, ФРСУ-1-Ш6-О-Р;
• ФРСУ-2-Ш6, ФРСУ-2-Ш6-О, ФРСУ-2-Ш6-Р, ФРСУ-2-Ш6-О-Р;
• ФРСУ-3-Ш6-О, ФРСУ-3-Ш6-О-Р;
• ФРСУ-4-Ш6, ФРСУ-4-Ш6-О;
• ФРСУ-11-Ш6-Р.

В шкафное исполнение входит 6 комплектов ФРСУ.

Основные технические характеристики

• Напряжение питания 220 или 240 В.
• Частота 50±1 Гц.
• Потребляемая мощность, не более 30 ВА.
• Расстояние от фотоголовки до осветителя от 1 до 8 м.
• Температура окружающей среды от -40 до +45°С.

Технические сведения

Параметры	ФРСУ-2
Чувствительность, °С	700
Максимальное расстояние между контролируемым предметом или осветителем и фотоголовкой, мм	8
Быстродействие по 1-му бесконтактному выходу, мс	50
Масса комплекта, кг	1,2
