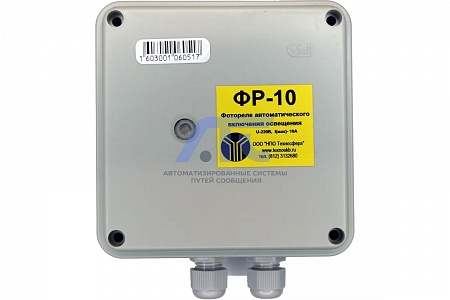

Фотореле ФР-10
Фотореле ФР-10
предназначено для автоматического включения и отключения по установленной освещенности уличного освещения или мест общего пользования, индивидуальных рабочих мест и тп, а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики.Условия эксплуатации
- Диапазон рабочих температур электронного блока от –10 до +55°С.
- Диапазон рабочих температур фотодатчика - от -40 до +60°С.
- Воздействие вибраций с ускорением до 1g с частотой до 100 Гц.
- Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10 мкс.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Степень защиты датчика - IP65, реле по корпусу - IP40, по клеммам - IP20.
Технические сведения
| Параметр | Значение |
|---|---|
| Номинальное напряжение питающей сети, В, 24 50 Гц / 24 пост | 220 50 Гц |
| Допустимые колебания питающей сети, % | -15...+10 |
| Потребляемая мощность, ВА, не более | 2 |
| Количество и вид контактов | 1 переключающий |
| Максимальный коммутируемый ток при активной нагрузке, А | 16 |
| Максимальное коммутируемое напряжение, В | 400 |
| Механическая износостойкость, циклов, не менее | 10х106 |
| Электрическая износостойкость, циклов, не менее | 100х103 |
| Максимальная коммутируемая мощность, ВА | 3 000 |
| Диапазон освещенности, при которой срабатывает фотореле, Лк | 0...300 |
| Задержка включения и выключения | 0, 30 c, 1 мин, 3 мин, 10 мин |
| Рабочее положение | произвольное |
| Тип фотодатчика | встроенный |
| Масса, кг, не более | 0,1 |
| Габаритные размеры, мм | 100х100х50 |
Устройство и работа реле ФР-10
Фотореле представляет собой электронный прибор, собранный в пластмассовом корпусе. Схема изделия собрана на печатной плате. Внешние цепи присоединяются к контактным ламелям.
Если освещенность датчика ниже установленного порога срабатывания, начинается отсчет установленной задержки времени, при этом светодиод на панели мигает. По истечении установленной задержки срабатывает исполнительное реле и загорается светодиод на лицевой панели фотореле. При повышении освещенности выше порога срабатывания через время установленной задержки исполнительное реле отключается и светодиод гаснет.
Для установки задержки 30 с, 1 мин, 3 мин, 10 мин, нужно выбрать соответствующий режим нажатием на кнопку. При нулевой задержке устанавливается режим 1, а при задержке 10 мин - режим 4.
Не допускается попадание света от источников, управляемых фотореле, на фотодатчик. Это приводит к неправильным срабатываниям фотореле.
-
