Устройство блокировки при неисправностях цепей напряжения КРБм-12
предназначены для предотвращения ложного действия устройств релейной защиты и автоматики (для их блокирования) при нарушении целостности вторичных цепей трансформаторов напряжения.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические данные
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение 3-х фазного переменного тока, В | 100 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение постоянного или переменного оперативного тока, В | 110 или 220 |
|
Кратность напряжения на вторичной обмотке трансформатора реле по отношению к напряжению срабатывания при обрыве 1,2 или 3-х фаз «звезды» при подведении симметричного 3-хфазного напряжения 100/√3В и напряжения 100 В (100/3 для изолированной нейтрали) к компенсационной обмотке, не менее |
4 |
|
Время срабатывания, с, не более Время размыкания контакта при обрыве в цепях напряжения |
0,01 |
|
Мощность, потребляемая реле по цепям напряжения при подведении симметричного 3-х фазного номинального напряжения, ВА/фазу |
|
|
Мощность, потребляемая реле по цепям питания: в режиме ожидания, Вт, в режиме срабатывания, Вт, |
|
| - для фаз В и С | 0,1 |
| - для фазы А | 0,2 |
| Мощность, потребляемая реле по цепям питания: | |
| - в режиме ожидания, Вт | 2,5 |
| - в режиме срабатывания, Вт | 8,0 |
| Количество переключающих контактов выходного реле | 1 |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт |
48 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА |
750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | 65х138х150 |
| Масса реле, кг, не более | 1,0 |

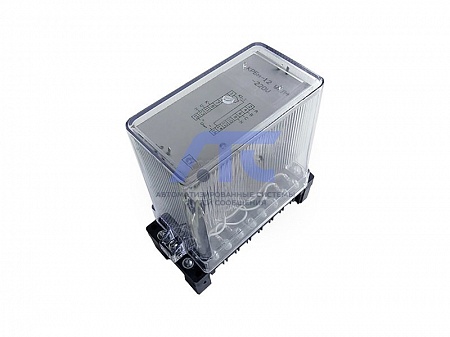

Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
-
