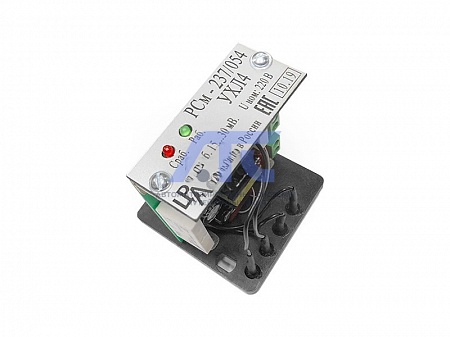

Реле статическое РСм-237
предназначены для применения в схемах сравнения панелей релейной защиты вместо магнитоэлектрических реле (МЭР) типа М237/054 и М237/055.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение оперативного постоянного или переменного тока, В | 220 |
| Рабочее напряжение оперативного постоянного или переменного тока, В | 88...242 |
| Напряжение срабатывания, мВ: | |
| РСм-237/054 | 15...30 |
| РСм-237/055 | 100...150 |
| Коэффициент возврата реле | 0,5-0,7 |
| Основная погрешность напряжения срабатывания реле, %, не более | +5 (-20) |
|
Относительная дополнительная погрешность напряжения срабатывания реле при изменении температуры окружающего воздуха в рабочем диапазоне, %, не более |
±10 |
|
Время срабатывания реле при подаче скачком входного напряжения от 0 до +0,5 В, с, не более: |
|
| РСм-237/054 | 0,02 |
| РСм-237/055 | 0,2 |
| Количество контактов | |
| - замыкающий контакт выходного реле | 1 |
| - переключающий контакт наличия напряжения | 1 |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 12 до 220В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, при токе до 20A, Вт |
20 |
| Минимальный ток контактов при напряжении не ниже 60В, А | 0,005 |
| Коммутационная износостойкость, циклы ВО, не менее | 100 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Входные цепи выдерживают длительно без повреждения ток, А | 0,01 |
|
Мощность, потребляемая реле при номинальном напряжении питания в сработанном состоянии, Вт, не более |
2 |
| Габаритные размеры, мм | 62x58х81 |
| Масса реле, кг, не более | 0,2 |
Конструкция
Элементы схемы установлены на печатной плате, которые размещены на основании.
Структура условного обозначения
РСм - Х / Х УХЛХ
- РСм - реле статическое модернизированное;
- X - порядковый номер разработки (237);
- X - напряжение срабатывания:
- 054 - 15...30 мВ;
- 055 - 100...150 мВ.
- УХЛХ - Климатическое исполнение УХЛ, категория размещения (4) по ГОСТ 15150.
-
