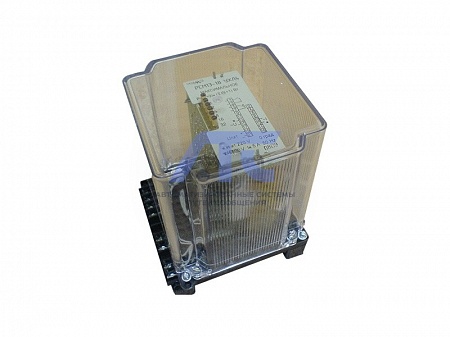

Реле статическое мощности РСМ-13
реагируют на величину и направление активной (реле активной мощности) или реактивной (реле реактивной мощности) мощности и предназначены для использования в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40°С до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7+ДТ 1,2 при степени жесткости 10а по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3g, в диапазоне частот от 16 до 100 Гц с ускорением 0,5g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
| Параметр | Значение |
|---|---|
| Номинальное входное напряжение, В | 100 |
| Номинальное напряжение питания постоянного тока, В | 220 |
|
Диапазон ступенчатого изменения уставок реле по мощности срабатывания при угле максимальной чувствительности и напряжении, равном 100/sqrt(3) V, W (var)* |
|
| - для Iном = 1А | от 2 до 100 |
| - для Iном = 5А | от 10 до 500 |
| Ступень дискретного изменения уставок, W (var)* | |
| - для Iном = 1А | 2 |
| - для Iном = 5А | 10 |
| Коэффициент возврата: | |
| - реле минимальное активной мощности, не более | 1,2 |
| - реле максимальное активной мощности, не менее | 0,85 |
| - реле максимальное реактивной мощности, не менее | 0,85 |
| Длительно допустимый ток контактов, А | 2,5 |
| Контакты реле: |
1 замыкающий / 1 размыкающий |
|
Коммутационная способность контактов реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 c, при напряжении от 24 до 250В или токе не более 1А, Вт |
30 |
| Коммутационная износостойкость, циклы ВО | 12 500 |
| Механическая износостойкость, циклы ВО | 100 000 |
| Потребляемая мощность в номинальном режиме, не более: | |
| - токовой цепью, ВА | 0,9 |
| - цепью напряжения, ВА | 1,2 |
| - цепью питания, Вт | 20 |
|
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 132х152х181 |
| Масса реле, кг, не более | 1,6 |
* var - для реле реактивной мощности.
Конструкция
Реле выпускаются в унифицированном корпусе «СУРА» II габарита несъемного исполнения.
Структура условного обозначения
РСМ 13 - ХХ - Х ХХ
- РСМ - реле статическое мощности;
- 13 - номер серии;
- ХХ - номинальный ток:
- 11 - 1 А;
- 18 - 5 А.
- Х - угол максимальной чувствительности:
- 1 - 0° - минимальное активной мощности;
- 2 - 0° - максимальное активной мощности;
- 3 - 90° - максимальное реактивной мощности.
- ХХ - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
-
