Реле сдвига фаз РН 55/120
предназначены для применения в схемах автоматического повторного включения для линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие напряжения на линии и угол сдвига фаз между векторами напряжения на линии и на шинах станции или подстанции.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле виброустойчиво при воздействии вибрационной нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,25g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности реле | 10 |
| Контакты реле |
1 замыкающий, 1 размыкающий |
| Длительно допустимое напряжение Uном, % | 110 |
|
Коммутационная способность контактов реле при напряжении от 24 до 250В или токе не более 2А: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт |
60 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА |
300 |
| Коммутационная износостойкость, циклы ВО | 800 |
|
Потребляемая мощность каждой цепи реле при номинальном напряжении и угле сдвига фаз векторов напряжения, равном нулю, ВА, не более |
6,5 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 67х128х158 |
| Масса реле, кг, не более | 0,85 |
Типоисполнения
| Тип реле |
Номинальное напряжение, В |
Уставка срабатывания на угол сдвига фаз между напряжениями, град |
Номинальная частота, Гц |
Коэффициент возврата, не менее |
|
|---|---|---|---|---|---|
| РН 55/120 | 60 | 60 | 20-40 | 50 | 0,8 |
Конструкция

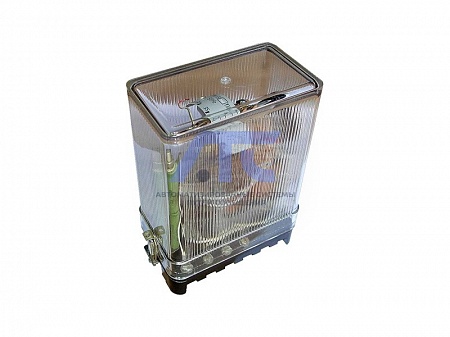

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РН 55/Х Х4
- РН - реле напряжения;
- 55 - порядковый номер разработки;
- Х - трехзначное или двухзначное число (90, 120, 130, 160, 200 - сумма номинальных напряжений цепей обмоток реле);
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
-
