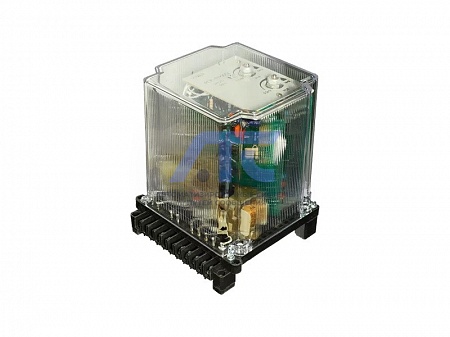

Реле разности частот РГР-11
Реле разности частот РГР-11
предназначены для применения в схемах автоматики при синхронизации генераторов, включаемых на параллельную работу.
Условия эксплуатации
Климатическое исполнение ...
Подробности
Реле разности частот РГР-11
предназначены для применения в схемах автоматики при синхронизации генераторов, включаемых на параллельную работу.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 10 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 45°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока, В | 100 |
| Номинальная частота, Гц | 50 |
| Уставка на разность частот срабатывания, Гц | от 0,5 до 4 |
| Регулировка уставок | плавная |
|
Изменение разности частот срабатывания на минимальной (максимальной) уставке, Гц, не более: |
|
|
- при изменении синхронизируемого напряжения (Uс) от 0,02 до 0,1 Uном и номинальном базисном напряжении (Uб) для исполнения реле с номинальной частотой 50 Гц |
±0,5 (±0,6) |
|
- при изменении базисного напряжения от 0,75 до 1,15 Uном и синхронизируемом напряжении, равном 0,1 Uном, для исполнения реле с номинальной частотой 50 Гц |
±0,1 (±0,15) |
|
Коммутационная способность контактов реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 c при напряжении от 24 до 250В, Вт, не менее |
30 |
| Коммутационная износостойкость, циклы ВО | 30 000 |
| Механическая износостойкость, циклы ВО | 1 000 000 |
| Потребляемая мощность в номинальном режиме, ВА, не более | |
| - цепи Uб | 10 |
| - цепи Uс | 5 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 132х152х181 |
| Масса реле, кг, не более | 2,2 |
Цепи переменного тока реле длительно выдерживают 1,1 Uном и в течение 20 мин. 1,15 Uном при температуре окружающей среды до 40°С для исполнения УХЛ4 и до 45°С для исполнения О4.
Конструкция
Все элементы реле смонтированы в унифицированной системе цоколей и оболочек «СУРА» II габарита несъемного исполнения.
На цоколе реле установлены два трансформатора напряжения и металлическая скоба, на которой крепятся печатные платы.
На лицевой табличке размещены потенциометры плавной регулировки уставок.
Структура условного обозначения
РГР 11 Х4
- РГР – реле частоты разностное;
- 11 - порядковый номер разработки;
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
-
