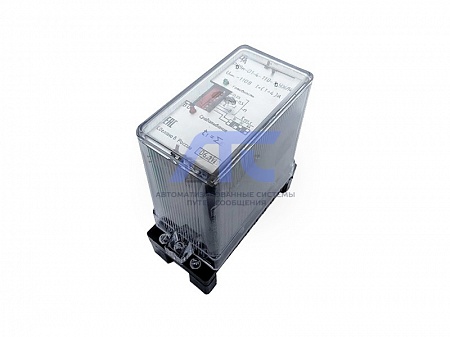

Реле повторного включения РПВм-01
Реле повторного включения РПВм-01
предназначены для применения в схемах трёхфазного автоматического повторного включения выключателей однократного и двукратного действия.
Питание реле, пуск реле,...
Подробности
Реле повторного включения РПВм-01
предназначены для применения в схемах трёхфазного автоматического повторного включения выключателей однократного и двукратного действия.Питание реле, пуск реле, запрет АПВ и разрешение подготовки к работе осуществляется от источника оперативного постоянного тока 110 или 220В.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания постоянного тока, В | 220 или 110 |
|
Время срабатывания реле для реле РПВм-01 в режиме быстродействующего АПВ (БАПВ) не более, с |
0,06 |
| Диапазон выдержки времени на включение РПВм-01, с | от 0,5 до 15,75 |
| Способ регулирования уставки по времени | дискретный |
| Ступень регулирования выдержки времени РПВм-01, с | 0,25 |
| Выдержка времени готовности на включение РПВм-01, с | 16; 32; 64 |
|
Диапазон допустимого изменения напряжения питания оперативных цепей, Uном |
0,8÷1,1 |
| Мощность, потребляемая реле по цепям питания, Вт | |
| - в режиме ожидания | 5,5 |
| - в режиме срабатывания | 7 |
|
Мощность, потребляемая цепями пуска, запрета и разрешения подготовки (на каждую цепь), Вт |
2,0 |
| Мощность, потребляемая токовой обмоткой выходного реле, Вт | 1,5 |
| Номинальный ток удерживающей обмотки, А | 0,2÷1, 1÷4 |
|
Допустимая длительность протекания тока 3 Iном через токовую обмотку и последовательно включённый контакт выходного реле, с |
5 |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт |
48 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА |
750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | |
| - в корпусе на базе основания СУРА-1 | 66х152х150 |
| - в корпусе на базе основания СУРА-2 | 65х138х147 |
| Масса реле, кг, не более | |
| - в корпусе на базе основания СУРА-1 | 0,8 |
| - в корпусе на базе основания СУРА-2 | 0,7 |
Конструкция
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
Структура условного обозначения
РПВм - Х - Х - Х- Х - УХЛХ
- РПВм - реле повторного включения, м – модернизированное;
- X - порядковый номер разработки: 01 - реле однократного действия;
- X - номинальный ток удерживающей обмотки:
- 1 - диапазон 0,2-1А;
- 2 - диапазон 1-4А.
- X - напряжение питания постоянного тока:
- 110 - 110В;
- 220 - 220В.
- X - вид и способ присоединения:
- 1 - переднее присоединение с винтовыми зажимами;
- 5 - заднее присоединение с винтовыми зажимами.
- УХЛХ - климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
-
