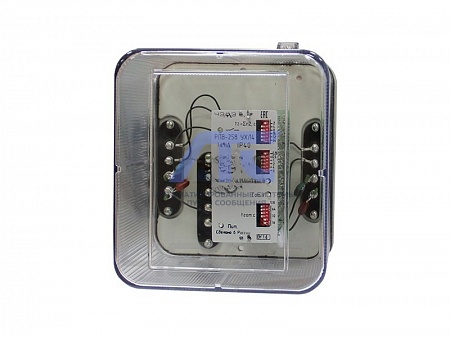

Реле повторного включения РПВ-258
применяются на объектах электроэнергетики в схемах трехфазного автоматического повторного включения (АПВ), для двукратного действия. Назначение реле - автоматическое включение отключившегося элемента энергосистемы для восстановления работы потребителей.Условия эксплуатации
- Климатическое исполнение реле УХЛ4 и 20 по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Верхнее значение относительной влажности воздуха не более 80% при температуре плюс 25°С для исполнения УХЛ4 и не более 98% при температуре 35°С для исполнения О4.
- Группа механического исполнения в части воздействия ВВФ М40 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле - IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14252-2015.
Технические данные
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение оперативного тока, V | 110, 220 |
| Диапазон токов удерживания выходного реле, А для исполнений | 0,2 - 0,5 или 1 - 4 |
| Диапазон изменения напряжения питания оперативных цепей | (0,8...1,1) Uном. |
| Выдержки времени: | |
| - диапазон выдержек времени на первое включение - t1, s | 0,5...15,75 |
| - диапазон выдержек времени на второе включение - t2, s | 4,0...126 |
| Время повторной готовности - tгот, s | 16, 32, 64, 128 |
|
Мощность, потребляемая целями пуска, блокирования и разрешения подготвки, не более, W |
2 |
|
Мощность, потребляемая оперативными цепями реле при номинальном напряжении не более Вт: |
|
| - в режиме ожидания | 5,5 |
| - в режиме срабатывания | 7 |
| Габаритные размеры | 179х218х188 |
| Масса, не более, kg | 2 |
Типоисполнения РПВ-258
| Ток удерживания, А |
Номинальное напяжение оперативного тока, V |
|---|---|
| 0,2 - 0,5 | 110, 220 |
| 1 - 4 | 110, 220 |
Конструкция
Реле смонтированы на механически прочных влагостойких цоколях и закрыты кожухами. Контактные зажимы выводов реле обеспечивают подсоединение к каждому из них одного или двух медных проводников каждый номинальным сечением 1,5 мм2 и соответствуют 2 классу по ГОСТ 10434-82.
Реле предназначены для переднего или заднего присоединения внешних проводников.
-
