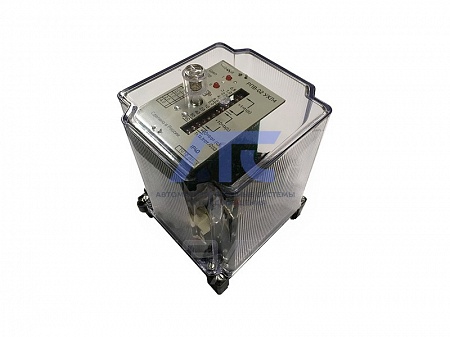

Реле повторного включения РПВ-02
Реле повторного включения РПВ-02
предназначено для применения в схемах трехфазного автоматического повторного включения двукратного действия.
Условия эксплуатации
Климатическое исполнение У...
Подробности
Реле повторного включения РПВ-02
предназначено для применения в схемах трехфазного автоматического повторного включения двукратного действия.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М40 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение оперативного тока, В | 110 или 220 |
| Номинальный ток удерживающей обмотки, А | 0,25; 0,5; 1; 2,5; 4 |
| Диапазон выдержки времени на включение, с: | |
| I поддиапазон: | |
| - первое включение | 0,5 ÷ 5,0 |
| - второе включение | 5 ÷ 50 |
| II поддиапазон: | |
| - первое включение | 1 ÷ 10 |
| - второе включение | 10 ÷ 100 |
| Ступень регулирования, с: | |
| I поддиапазон: | |
| - первое включение | 0,25 |
| - второе включение | 2,5 |
| II поддиапазон: | |
| - первое включение | 0,5 |
| - второе включение | 5,0 |
| Выдержка времени готовности, с | |
| - I поддиапазон | 30; 60 |
| - II поддиапазон | 60; 120 |
| Выходные контакты | 2 замыкающих |
|
Диапазон допустимого изменения напряжения питания оперативных цепей, В |
(0,8...1,1) Uн |
| Способ регулировки уставки |
дискретный (суммирование интервалов) |
|
Допустимая длительность протекания тока 3 Iн через токовую обмотку и последовательно включенный с ней контакт выходного реле, c, не более |
5 |
|
Коммутационная способность контактов выходного реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с при напряжении от 24 до 250В или токе до 0,5А, Вт, не менее |
30 |
| Коммутационная износостойкость, циклы ВО, не менее | 12 500 |
| Потребляемая мощность в номинальном режиме, Вт, не более | |
| - оперативными цепями: | |
| - в режиме ожидания | 5,5 |
| - в режиме срабатывания | 7 |
|
- цепями пуска, блокирования и разрешения подготовки (на каждую цепь) |
2 |
| - токовой обмоткой выходного реле | 1,5 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее или заднее (винтом) |
| Габаритные размеры, мм | 132х152х201 |
| Масса, кг, не более | 1,8 |
Реле пригодно для работы на оперативном напряжении, получаемом в результате двухполупериодного выпрямления синусоидального напряжения частоты 50 Гц действующее значение выпрямленного напряжения может изменяться в диапазоне (0,8...1,1) Uн.
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах.
Реле размещено в унифицированном корпусе «Сура» II габарита несъемного исполнения.
Структура условного обозначения
РПВ 02 Х 4
- РПВ - реле повторного включения;
- 02 - порядковый номер разработки;
- Х 4 - климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
-
