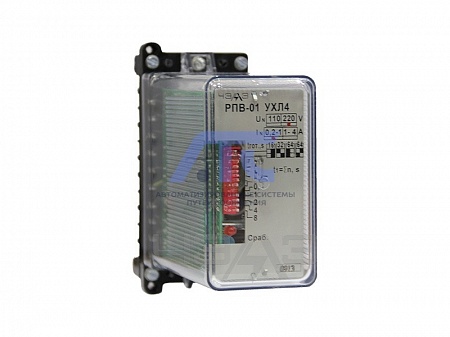

Реле повторного включения РПВ-01
предназначено для применения в схемах трехфазного автоматического повторного включения однократного действия.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М40 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение оперативного тока, В | 110 или 220 |
| Диапазон номинальных токов удерживания выходного реле, А | 0,2-1 и 1-4 |
| Время срабатывания реле в режиме быстродействующего АПВ (БАПВ), с, не более | 0,06 |
| Диапазон выдержки времени на включение, с | 0,5 - 15,75 |
| Ступень регулирования, с | 0,25 |
| Выдержка времени готовности, с | 16, 32, 64 |
| Выходные контакты | 2 замыкающих |
| Диапазон допустимого изменения напряжения питания оперативных цепей, В | (0,8...1,1) Uн |
| Способ регулировки уставки | Изменением положения переключателей |
| Допустимая длительность протекания тока 3 Iн через токовую обмотку и последовательно включенный с ней контакт выходного реле, с, не более | 5 |
| Коммутационная способность контактов выходного реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с при напряжении от 24 до 250В или токе до 0,5А, Вт, не менее | 30 |
| Коммутационная износостойкость, циклы ВО, не менее | 12 500 |
| Потребляемая мощность в номинальном режиме, Вт, не более | |
| - оперативными цепями: | |
| - в режиме ожидания | 5,5 |
| - в режиме срабатывания | 7 |
| - цепями пуска, блокирования и разрешения подготовки (на каждую цепь) | 2 |
| - токовой обмоткой выходного реле | 1,5 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее или заднее (винтом) |
| Габаритные размеры, мм | 66х152х181 |
| Масса, кг, не более | 1,0 |
Реле пригодно для работы на оперативном напряжении, получаемом в результате двухполупериодного выпрямления синусоидального напряжения частоты 50 Гц Действующее значение выпрямленного напряжения может изменяться в диапазоне (0,8...1,1) Uн.
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате и на основании реле. Реле размещено в унифицированном корпусе «Сура» I габарита несъемного исполнения.
Структура условного обозначения
РПВ 01 Х 4
- РПВ - реле повторного включения;
- 01 - порядковый номер разработки;
- Х 4 - климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
-
