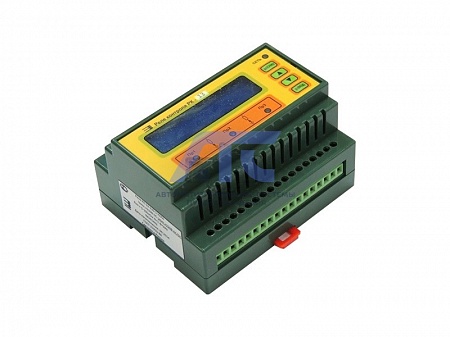

Реле пофидерного контроля величины сопротивления изоляции РК-13
Реле пофидерного контроля величины сопротивления изоляции РК-13
предназначено для измерения и контроля пар...
Подробности
Реле пофидерного контроля величины сопротивления изоляции РК-13
предназначено для измерения и контроля параметров сети постоянного тока:- сопротивления изоляции шин оперативного тока по отношению к земле;
- сопротивления изоляции присоединений по отношению к земле;
- напряжения на шинах оперативного тока.
Количество контролируемых шин - 1.
Количество контролируемых присоединений - до 48.
Условия эксплуатации
- температура окружающего воздуха от плюс 1 до плюс 40°С при высоте местности до 1000 м и от плюс 1 до плюс 35°С при высоте над уровнем моря до 2000 м;
- относительная влажность окружающего воздуха 80% при температуре 25°С;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и нарушающих работу реле.
Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжения контролируемой шины оперативного тока, В | 4, 48, 60, 110, 220, 440, 1000 |
| Номинальное напряжения питания, В | 24 VDC, 220V AC/DC |
| Диапазон измерения сопротивления изоляции |
от 1 до 500 кОм для исполнений на 24, 48, 60, 110, 220В; от 5 до 2500 кОм для исполнения на 440 В; от 5 до 10000 кОм для исполнения 1000В |
| Шаг задания уставки по сопротивлению изоляции | 1 кОм |
|
Уставка сигнализации при понижении или повышение напряжения может задаваться в пределах |
от 0,5 до 1,35 |
| Шаг задания уставок по напряжению | 1B |
| Коэффициент возврата реле | 1,1 |
|
Относительная погрешность измерения сопротивления изоляции шин оперативного тока, при емкости шин |
до 10 мкФ |
| Изменении напряжения на шинах |
от 0,5 до 1,3 номинального напряжения шины оперативного тока не более 5% |
|
Относительная погрешность измерения сопротивления изоляции шин оперативного тока, при емкости шин |
от 10 до 20 мкФ |
| Изменении напряжения на шинах |
от 0,5 до 1,3 номинального напряжения шины оперативного тока не более 10% |
| Цикл измерения сопротивления изоляции | от 10 до 60 с |
| Шаг задания цикла измерения | 10с |
| Средняя наработка на отказ | не менее 10 000 часов |
| Механическая износостойкость реле | 1 000 000 циклов |
| Коммутационная износостойкость | не менее 100 000 циклов |
-
