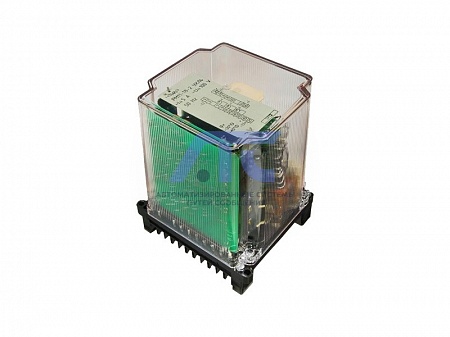

Реле направления мощности РМ 11-11-2
Реле направления мощности РМ 11-11-2
применяются в схемах релейной защиты в качестве органа направления мощности.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория раз...
Подробности
Реле направления мощности РМ 11-11-2
применяются в схемах релейной защиты в качестве органа направления мощности.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,5g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные данные
| Тип реле | Номинальный ток (Iн), А |
Величина характеристического угла (jх) при Uн и Iн, град. |
Вид и характер питания |
|
|---|---|---|---|---|
|
Номинальное напряжение оперативного постоянного тока, В |
||||
| РМ 11-11-2 | 1 | -30±5 и -45±5 |
Напряжение от 0,5 Uн до 1,15 Uн и (или) ток от 0,5 Iн до 30 Iн |
|
Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока (Uн), В | 100 |
| Номинальная частота, Гц | 50 |
| Напряжение срабатывания реле РМ-11, В, не более | 0,25 |
| Ток срабатывания реле, А, не более | 0,05 Iн |
|
Область срабатывания реле по углу сдвига фаз (рабочая угловая зона ) между током и напряжением, град, не менее |
165 |
| но не более | 180 |
|
Реле имеет два исполнительных органа: - орган с повышенным быстродействием; - орган с повышенной коммутационной способностью |
|
| Время срабатывания, c, не более: | |
| - реле с повышенным быстродействием | 0,03 |
| - реле с повышенной коммутационной способностью | 0,05 |
| Коэффициент возврата, не менее: | 0,6 |
|
Коммутационная способность контактов реле с повышенной коммутационной способностью в цепи постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 c при напряжении от 24 до 250В или токе не более 1А, Вт |
30 |
| Коммутационная способность контактов реле с повышенным быстродействием (нагрузка активная), А: | |
| - при постоянном или переменном токе и напряжении: | |
| - от 36 до 110В | 0,01-0,25 |
| - от 0,05 до 36В | 0,25-0,5 |
| - 30В | 1 |
| - при постоянном токе и напряжении 220В | 0,03 |
| Коммутационная износостойкость контактов реле, циклы ВО, не менее | 10 000 |
| Механическая износостойкость контактов реле, циклы ВО, не менее | 1 000 000 |
| Потребляемая мощность, ВА, не более: | |
| - во входных цепях тока | 0,5 |
| - во входных цепях напряжения | 3,0 |
| Потребляемая мощность оперативными цепями постоянного тока, Вт, не более: | |
| - в исполнениях без встроенного блока питания | 10 |
| - в исполнениях со встроенным блоком питания, ВА: | |
| - цепями тока | 10 |
| - цепями напряжения | 35 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 132х152х181 |
| Масса реле, кг, не более | 2,5 |
Конструкция
Реле выпускаются в унифицированном корпусе «СУРА» II габарита.несъемного исполнения.
Структура условного обозначения
РМ Х - Х - Х Х4
- РМ - реле мощности;
- Х - номер серии:
- 11 - для реле с jх = -30°, -45°;
- Х - номинальный ток: 1А;
- Х - вид питания:
- 1 - постоянный ток;
- 2 - переменный ток.
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
-
