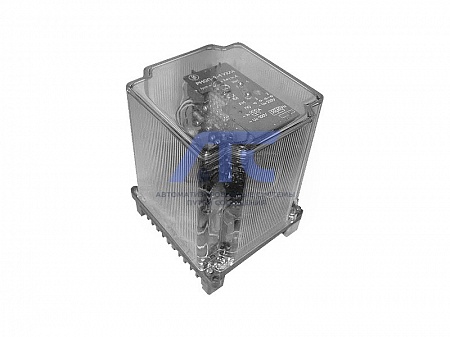

Реле мощности обратной последовательности РМОП-2-1

Реле мощности обратной последовательности РМОП-2-1

предназначены для защиты многообмоточных трансформаторов и линий электропередачи при несимметричных коротких замыканиях.

Реле состоит из органа направления мощности (ОНМ) и пускового органа реле тока обратной последовательности (ПО), предусмотрена раздельная работа ОНМ и ПО или совместная работа ОНМ с пуском от ПО.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 40°С для исполнения УХЛ4 и от минус 10 до плюс 45°С для исполнения О4.
• Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,5g.
• Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.

Технические данные

Параметр	Значение
Номинальное напряжение линейное, В	100
Номинальный переменный ток, А	1 или 5
Номинальная частота, Гц	50
Номинальное напряжение оперативного постоянного тока, В	220
Область срабатывания реле по углу сдвига фаз между током и напряжением, град, не менее	165
Угол максимальной чувствительности (j м.ч.) ОНМ, град (вектор тока опережает вектор напряжения)	110±10
Диапазон регулирования тока срабатывания обратной последовательности ПО	от 0,15 Iн до 0,8 Iн
Минимальная ступень регулирования	0,025 Iн
Фазный ток срабатывания обратной последовательности ОНМ (при j = j м.ч., при напряжении от 3 до 33В), А, не более	0,15 Iн
Фазное напряжение срабатывания обратной последовательности ОНМ (при j= j м.ч., при токах от 0,2 Iн до 15 Iн), В, не более	3
Время срабатывания ПО, с, не более	0,055
Время срабатывания ОНМ, с, не более	0,07
Коэффициент возврата, не менее:
- ПО	0,8
- ОНМ	0,6
Выходные реле ОНМ и ПО имеют на выходе по одному замыкающему контакту
Коммутационная способность контактов реле при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт	30
Коммутационная износостойкость контактов реле, циклы ВО, не менее	10 000
Механическая износостойкость контактов реле, циклы ВО, не менее	100 000
Потребляемая мощность во входных цепях реле в симметричном режиме при номинальных величинах тока и напряжения прямой последовательности, ВА на фазу, не более:
- в цепи тока	1
- в цепи напряжения	5
Потребляемая мощность цепями вспомогательной воздействующей величины, Вт, не более	25
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом)
Габаритные размеры, мм, не более	132х152х181
Масса реле, кг, не более	3

Структура условного обозначения

РМОП 2-1 Х4

• РМОП - реле мощности обратное последовательности;
• 2-1 - условный номер конструктивного исполнения;
• Х4 - климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
