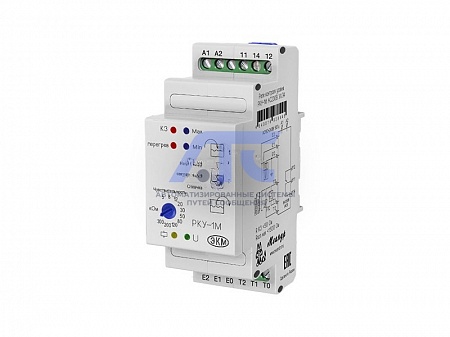

Реле контроля уровня РКУ-1М

Реле контроля уровня РКУ-1М

предназначено для контроля уровня жидкости и автоматического управления насосом для поддержания заданного уровня. Реле имеет два режима работы - наполнение и откачка. При наличии внутри насоса термодатчиков (термисторов или биметаллических контактов) обеспечивает защиту насоса при перегреве. Принцип действия реле основан на контроле электрической проводимости жидкости при погружении в неё кондуктометрических датчиков. Для безопасности входы для подключения термодатчиков и датчиков уровня гальванически развязаны от сети.

Технические данные

Параметр	Ед.изм.	РКУ-1М
Номинальное напряжение питания	В	AC230
Допустимое напряжение питания	В	AC170-270
Потребляемая мощность	ВА	2
Количество каналов измерения уровня жидкости	шт.	2
Чувствительность канала	кОм	5, 8, 12, 20, 30, 50, 80, 120, 200, 300
Задержка отключения/включения насоса	с	0,5, 1, 2, 4, 7, 10
Количество позисторов в измерительной цепи электромотора, не более	шт.	6
Функция контроля КЗ		есть
Сопротивление Rнагр. (выключение реле)	кОм	3,6 ± 5%
Сопротивление Rохл. (включение реле)	кОм	1,5 ± 5%
Сопротивление Rкз при КЗ позисторов (выключение реле), менее	Ом	40
Сопротивление в измерительной цепи в холодном состоянии	Ом	60 ± 5%
Максимальная длина проводки для распознавания КЗ	м	2х100 (при 0,75 мм2), 2х400 (при 2,5 мм2)
Время реакции, не более	с	0,5
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	3
Максимальное коммутируемое напряжение	В	250
Максимальное коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	Вт/ВА	1250/150
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50 Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Количество и тип контактов		1 переключающий
Диапазон рабочих температур	°C	-25...+55 (УХЛ4)
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4
Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25 °C)
Высота над уровнем моря	м	2000
Режим работы		круглосуточный
Рабочее положение в пространстве		произвольное
Габаритные размеры	мм	35х90х63
Масса	кг	0,2
