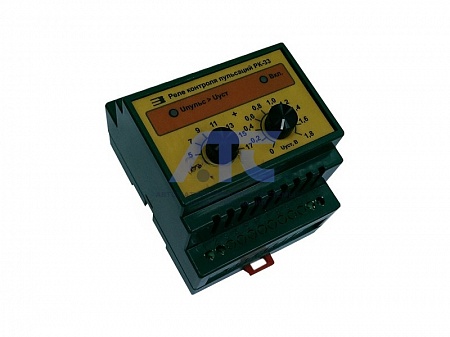

Реле контроля уровня пульсаций РК-33

Реле контроля уровня пульсаций РК-33

предназначено для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при обнаружении пульсаций в сетях постоянного тока, превышающего уставку.

Реле относится к реле контроля уровня пульсаций в цепях постоянного тока.

Реле имеет большое количество уставок: от 1 В до 20,8В, что расширяет диапазон контролируемых реле постоянных напряжений.

Технические данные

Реле срабатывает при появлении пульсаций в цепи постоянного тока, уровнем больше установленной уставки на срок от 10 секунд и более. Уставки срабатывания устанавливаются от 1 В до 20,8В с дискретностью 0,2В, двумя переключателями, на лицевой панели, считая сумму напряжений уставок обоих переключателей.

Коэффициент возврата реле - 0,65.

Задержка срабатывания реле фиксированная длиной 10 с.

Основная погрешность срабатывания реле не превышает 7% от уставки.

Погрешность от изменения температуры окружающей среды не превышает 0,5% на 10°С, дополнительная погрешность от воздействия повышенной влажности воздуха - не более 0,5%.

Время отпускания реле при изменении контролируемого параметра до 0,65 значения уставки - не более 0,05 с.

Реле, в зависимости от способов получения питания, имеет 2 исполнения и отличающиеся характеристики:

• Питание от отдельной сети постоянного или переменного тока. В данном исполнении реле выдерживает в продолжительном режиме постоянное напряжение, приложенное на измерительные клеммы, равное 600 В; максимальное напряжение, прикладываемое на измерительные клеммы - 630 В. При этом обеспечиваются точностные характеристики реле.
• Питание от контролируемой цепи. В этом случае, не допускается увеличение или снижение напряжения контролируемой цепи более 15%. При изменение питания свыше 15% от номинального значения погрешность измерения увеличивается более 10%.
