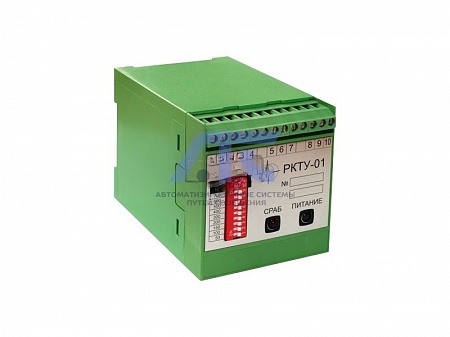

Реле контроля тока утечки типа РКТУ-01
Реле контроля тока утечки типа РКТУ-01
предназначено для реализации следующих функций:- контроль сопротивления изоляции;
- контроль целостности общесекционных шинок.
Принцип действия реле основан на непрерывном контроле тока в цепях постоянного, переменного или выпрямленного напряжения (в том числе контроля изоляции цепей газовой защиты) и выдачи сигнала срабатывания при превышении контролируемым током величины выбранной уставки (задается пользователем с помощью DIP-переключателя на лицевой панели). Срабатывание реле указывает на недопустимое снижение сопротивления изоляции, приводит к выводу газовой защиты из действия и действует в схему предупредительной сигнализации.
Широкий диапазон уставок срабатывания РКТУ-01 делает возможным его применение при различных номинальных значениях оперативного напряжения от 24 до 220В. Выбор уставки срабатывания может быть осуществлен на основании требований ПУЭ, согласно которому сопротивление изоляции каждого присоединения вторичных цепей должно быть не менее 0,5 МОм. Таким образом, например, для номинального оперативного напряжения 220В значение допустимого тока утечки составляет не более 440 мкА, соответственно уставка срабатывания реле РКТУ-01 выставляется равной 500 мкА.
В случае замыкания контакта газового реле во входной цепи РКТУ-01 протекает ток, определяемый нагрузкой цепи газовой защиты и заведомо превышающий фиксированную уставку блокировки. При этом устройством автоматически обеспечивается запрет на выдачу сигнала срабатывания цепи контроля изоляции. Входная цепь РКТУ-01 допускает длительное протекание тока величиной до 3А, падение напряжение на входной цепи устройства при максимальном токе не превышает 4В.
Устройство имеет дополнительный контактный выход, сигнализирующий о наличии напряжения питания. Данный выход может быть использован также для сигнализации о состоянии автомата питания газовой защиты или наличия напряжения на шинках.
Кроме контактных выходов устройство содержит на лицевой панели органы визуальной сигнализации о наличии напряжения питания (индикатор «Питание») и состоянии контролируемой цепи (индикатор «Сраб»). Индикатор «Сраб» обеспечивает выдачу непрерывной световой сигнализации при превышении контролируемым током значения уставки срабатывания и прерывистой сигнализации (мигание) при замыкании контактов газового реле (входной ток превышает уставку блокировки). Сигнализация включенного состояния уставки блокировки обеспечивается индикатором «БЛК ВКЛ».
При отключении уставки блокировки устройство может также использоваться для контроля целостности общесекционных шинок, например шинки УРОВ. Единственным дополнительным условием является установка в крайней ячейке секции параллельно контактам реле УРОВ присоединений высокоомного резистора R (порядка 1МОм), с помощью которого создается искусственный ток утечки, заведомо превышающий уставку срабатывания РКТУ-01, но недостаточный для срабатывания цепи УРОВ вводного выключателя. При обрыве шинок УРОВ ток во входной цепи РКТУ-01 пропадает и осуществляется возврат выходного реле К1, которое в нормальном режиме находится в состоянии срабатывания. Для блокирования выдачи сигнала о срабатывании при отключении автомата питания шинок УРОВ в данном случае может использоваться последовательно включенный контакт выходного реле К2.
Диапазон рабочих температур РКТУ-01 составляет от минус 40°С до плюс 55°С.
Технические данные
| Параметр | Значение |
|---|---|
| Значения уставки срабатывания, мкА |
50; 100; 150; 200; 300; 400; 500; 600; 700; 800 |
| Уставка блокировки срабатывания, мА | 10±1 |
| Коэффициент возврата по цепям контроля тока, не более | 0,8 |
| Основная погрешность срабатывания, не более, % | |
| - на уставках 50 и 100 мкА | 20 |
| - на остальных уставках | 10 |
| Диапазон напряжений питания (постоянное, переменное), В | от 19 до 265 |
| Потребляемая мощность, не более, Вт (ВА) | 4 |
|
Входное сопротивление цепи контроля тока (при токе менее 20 мА), не более, Ом |
75 |
| Максимальный ток в контролируемой цепи, А | 3 |
|
Падение напряжения во входной цепи РКТУ-01 (при токе 3А), не более, В |
4 |
|
Задержка срабатывания при превышении уставки, с, не более |
1 |
| Максимальное коммутируемое напряжение, В | |
| - постоянного тока | 250 |
| - переменного тока | 400 |
| Максимальный коммутируемый ток, А | 8 |
| Максимальный коммутируемый ток, А | |
| - постоянного тока, Вт | 192 |
| - переменного тока, ВА | 2 000 |
-
