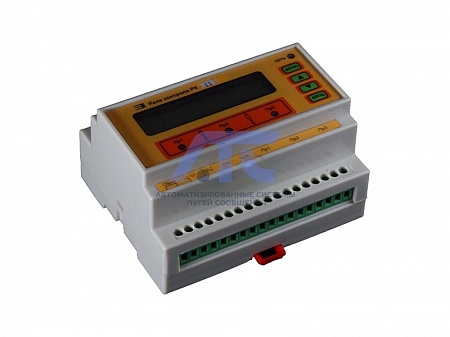

Реле контроля параметров цепи постоянного тока РК-11

Реле контроля параметров цепи постоянного тока РК-11

предназначено для использования в щитах и шкафах оперативного постоянного тока на электрических станциях и подстанциях, с напряжением постоянного тока до 600В изолированных от земли.

Реле РК11 используется для проведения измерений и контроля основных параметров распределительной сети постоянного тока, а именно:

• сопротивления изоляции шин оперативного тока по отношению к земле;
• поиска присоединения с повреждённой изоляцией и измерения его сопротивления изоляции по отношению к земле;
• напряжения на шинах оперативного тока;
• тока в шине оперативного тока (или в цепи аккумуляторной батареи).

Реле РК-11 позволяет осуществить контроль одной изолированной шины, количество контролируемых присоединений до 120 фидеров, при этом осуществляется контроль одной аккумуляторной батареи.

Реле в зависимости от номинального напряжения контролируемой шины оперативного тока имеет исполнения на 24, 48, 60, 110, 220, 440В.

Технические данные

Питание реле РК-11 осуществляется от:

• постоянного тока напряжением 24В. Допустимый диапазон напряжения питания от 18 до 36В;
• постоянного тока напряжением 220В. Допустимый диапазон напряжения питания от 120 до 370В;
• сети переменного тока напряжением 220В и частотой 50 или 60 Гц. Допустимые диапазоны отклонения напряжения питания от 90 до 264В, частоты сети от 47 до 63 Гц;
• контролируемой шины оперативного постоянного тока.

Реле РК-11 осуществляет измерение обобщенного сопротивления изоляции шины оперативного тока и его присоединений и сопротивления полюсов присоединения по отдельности:

• диапазон измерения сопротивления изоляции - от 1 до 500 кОм для исполнений на 24, 48, 60, 110, 220В; от 5 до 2 500 кОм для исполнения на 440В;
• относительная погрешность измерения сопротивления изоляции шин оперативного тока, при емкости шин до 25 мкФ и изменении напряжения на шинах от 0,5 до 1,35 номинального напряжения шины оперативного тока, не более 5%;
• относительная погрешность измерения сопротивления изоляции шин оперативного тока, при емкости шин от 25 до 50 мкФ и изменении напряжения на шинах от 0,5 до 1,35 номинального напряжения шины оперативного тока, не более 10%;
• дополнительная погрешность измерения сопротивления изоляции шин оперативного тока, при изменении напряжения на шинах от 0,1 до 0,5 номинального напряжения шины оперативного тока, не более 5%;
• относительная погрешность измерения сопротивления изоляции полюсов присоединений, при емкости шин до 50 мкФ и изменении напряжения на шинах от 0,1 до 1,35 номинального напряжения шины оперативного тока, не более 15%;
• минимально допустимое напряжение на шинах оперативного тока, при котором возможно измерение сопротивления изоляции, не менее 0,01 номинального напряжения шины оперативного тока;
• время измерения сопротивления изоляции от 5 до 50 с;
• шаг задания времени измерения - 5 с.

Реле РК11измеряет напряжение на шинах оперативного тока:

• максимально допустимое значение измеряемого напряжения до 1,35 номинального напряжения шины оперативного тока;
• относительная погрешность измерения напряжения, не более 1%.

Реле осуществляет измерение пульсаций напряжения на шинах оперативного тока:

• диапазон измерения пульсаций 0,3 номинального напряжения шины оперативного тока;
• относительная погрешность измерения пульсаций не более 5%.

Реле осуществляет измерение пульсаций тока в шине оперативного тока (в цепи аккумуляторной батареи):

• диапазон измерения пульсаций 0,5 диапазона измерения тока;
• относительная погрешность измерения пульсаций, не более 5%.

Реле сигнализирует о снижении сопротивления изоляции шины оперативного тока и полюсов присоединений:

• уставка сигнализации может задаваться в пределах от 5 до 100 кОм для исполнений на 24, 48, 60, 110, 220В и от 10 до 500 кОм для исполнения на 440В;
• шаг задания уставки по сопротивлению изоляции - 1 кОм;
• погрешность срабатывания сигнализации по сопротивлению изоляции, определяется погрешностью измерения сопротивления изоляции;
• задержка срабатывания сигнализации может задаваться в пределах от 0 до 60 с;
• шаг задания задержки - 5 с;
• коэффициент возврата реле - 1,1.

Реле сигнализирует о повышении напряжения на шинах оперативного тока:

• уставка сигнализации при повышении напряжения может задаваться в пределах от 0,5 до 1,35 номинального напряжения шины оперативного тока;
• шаг задания уставки по напряжению - 1В;
• погрешность срабатывания сигнализации определяется погрешностью измерения напряжения на шинах оперативного тока;
• задержка срабатывания сигнализации может задаваться в пределах от 0 до 10 с;
• шаг задания задержки - 1 с;
• коэффициент возврата реле - 0,97.

Реле сигнализирует о снижении напряжения на шинах оперативного тока:

• уставка сигнализации при понижении напряжения может задаваться в пределах от 0,5 до 1,35 номинального напряжения шины оперативного тока;
• шаг задания уставки по напряжению - 1 В;
• погрешность срабатывания сигнализации определяется погрешностью измерения напряжения на шинах оперативного тока;
• задержка срабатывания сигнализации может задаваться в пределах от 0 до 10 с;
• шаг задания задержки - 1 с;
• коэффициент возврата реле - 1,03.

Реле РК11 сигнализирует о превышении пульсаций напряжения на шинах оперативного тока:

• уставка сигнализации может задаваться в пределах от 0,1 до 1,0 диапазона измерений пульсаций напряжения;
• шаг задания уставки по пульсациям напряжения - 0,1 В;
• погрешность срабатывания сигнализации определяется погрешностью измерения пульсаций напряжения на шинах оперативного тока;
• задержка срабатывания сигнализации может задаваться в пределах от 0 до 10 с;
• шаг задания задержки - 1 с;
• коэффициент возврата реле - 0,97.

Реле сигнализирует о превышении тока в шине оперативного тока (в цепи аккумуляторной батареи):

• уставка сигнализации может задаваться в пределах от 0,1 до 1,0 диапазона измерения тока;
• шаг задания уставки по току - 0,1 А;
• погрешность срабатывания сигнализации определяется погрешностью измерения тока;
• задержка срабатывания сигнализации может задаваться в пределах от 0 до 10 с;
• шаг задания задержки - 1 с;
• коэффициент возврата реле - 0,97.

Реле РК-11 определяет направление тока (при измерении тока в цепи аккумуляторной батареи) по критерию «заряд» - «разряд» и сигнализирует о наличии разрядного тока аккумуляторной батареи:

• уставка сигнализации 0,05 диапазона измерения тока;
• погрешность срабатывания сигнализации определяется погрешностью измерения тока;
• коэффициент возврата реле - 0,97.

Ток положительной полярности в реле считается как зарядный ток аккумуляторной батареи, соответственно отрицательной полярности - разрядный.

Реле обеспечивает хранение в энергонезависимой памяти фактов срабатывания уставок контролируемых параметров сети оперативного тока с привязкой к временным меткам - функция архивирования. Глубина архивирования до 3000 записей.

Реле обеспечивает связь с устройствами защиты и автоматики (промышленными контроллерами) по интерфейсу RS-485 с протоколом Modbus RTU:

• скорость передачи данных по интерфейсу RS-485 - до 115200 бит/с;
• максимальное количество устройств, подключенных по интерфейсу RS-485 непосредственно к реле - 255.
