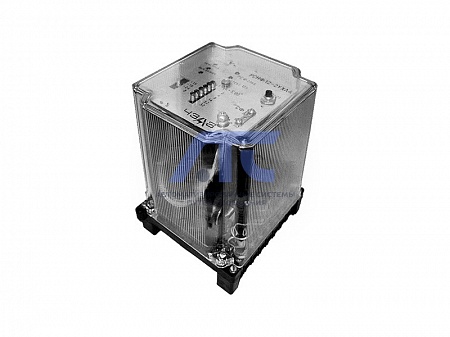

Реле контроля напряжения и сдвига фаз статическое РСНФ 12-1

Реле контроля напряжения и сдвига фаз статическое РСНФ 12-1

предназначены для применения в схемах автоматического повторного включения линий электропередач с двусторонним питанием в качестве органа, контролирующего наличие и отсутствие напряжения на линии и шинах и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от -20 до +55°С для исполнений УХЛ4 и О4.
• Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g.
• Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных резисторов - IP00 по ГОСТ 14255-69.

Технические характеристики

Параметр	Значение
Коэффициент возврата по углу срабатывания при номинальных напряжениях, не более	1,2
Сигнал отсутствия напряжения появляется при снижении напряжения:
- от шин, не менее	0,05 Uн
- от линии, менее	0,5 Uн
Сигнал наличия напряжения от линии появляется при напряжении, более	0,85 Uн
Сигнал отсутствия напряжения от шин снимается при напряжении, не более	0,8 Uн
Мощность, потребляемая реле при номинальных напряжениях, не более:
- по входу от шин, ВА	6
- по входу от линии, ВА	1,2

Коммутационная способность контактов при напряжении от 24 до 242В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с и в цепях переменного тока (cos j=0,4).

Параметр	Значение
Род тока	отключающая способность
	отключаемая мощность	ток отключения, А
постоянный	50 Вт	0,2
переменный	110 ВА	0,5
Длительно допустимый ток контактов выходных органов, А, не менее		2
Минимальный ток, коммутируемый контактами при напряжении 24В, А, не более		0,05
Коммутационная износостойкость, циклы ВО		20 000
Механическая износостойкость, циклы ВО		100 000
Конструктивное исполнение по способу присоединения внешних проводников:		переднее, заднее (винтом)
Габаритные размеры, мм, не более		132х152х181
Масса реле, кг, не более		3

Типоисполнения

Тип реле	Номинальное напряжение, В			Частота, Гц	Диапазон регулировавания уставок срабатывания, град*	Время срабатывания, c, не более
	от шин	от линии	постоянного тока
РСНФ 12-1	100, 60	100; 60; 30; 15	110	50	от 4 до 90	0,065

* Уставки набираются дискретно через 2°.

Конструкция

Реле выпускаются в унифицированном корпусе «СУРА» II габарита несъемного исполнения.

Структура условного обозначения

РСНФ 12 X XX

• РСНФ - реле контроля напряжений и сдвига фаз;
• 12 - порядковый номер разработки;
• Х - условное обозначение по номинальному напряжению постоянного тока (контроля исправности):
  • 1 - 110В;
  • 2 - 220В.
• ХХ - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
