Реле контроля напряжения и сдвига фаз серии РНCФ-12

Реле контроля напряжения и сдвига фаз серии РНCФ-12

предназначены для применения в схемах автоматического повторного включения линий электропередач с двусторонним питанием в качестве органа, контролирующего наличие и отсутствие напряжения на линии и шинах и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действия персонала.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические данные

Параметр	Значение
Номинальное напряжение, В
- от шин (измерение и питание)	100, 60
- от линии (измерение)	100, 60, 30, 15
- постоянного тока (контроль РПВ) для исполнения:
РНСФ-12-110	110
РНСФ-12-220	220
Номинальная частота, Гц	50
Диапазон регулирования уставок срабатывания по углу при номинальных напряжениях	от 4° до 90°
Дискретность регулирования уставки	2°
Сигнал отсутствия напряжения появляется при снижении напряжения
- от шин, не менее	0,05 Uном
- от линии, менее	0,5 Uном
Коэффициент возврата реле по углу срабатывания при номинальных напряжениях, не более	1,2
Сигнал наличия напряжения на линии появляется при напряжении более	0,85 Uном
Сигнал наличия напряжения от шин появляется при напряжении не более	0,8 Uном
Разброс уставки срабатывания по углу сдвига фаз при номинальных напряжениях, не более %	5
Время срабатывания органа сдвига фаз при угле сдвига фаз меньшим 0,8 значения уставки и номинальных напряжениях, не более, с	0,065
Мощность, потребляемая реле при номинальном напряжении, не более
- по входу от шин, ВА	6
- по входу от линии, ВА	1,2
Коммутационная способность контактов реле:
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт	48
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА	750
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Реле длительно выдерживает напряжение по обоим измерительным входам	1,1 Uном
Габаритные размеры, мм	79х152х180
Масса реле, кг, не более	0,5

Конструкция

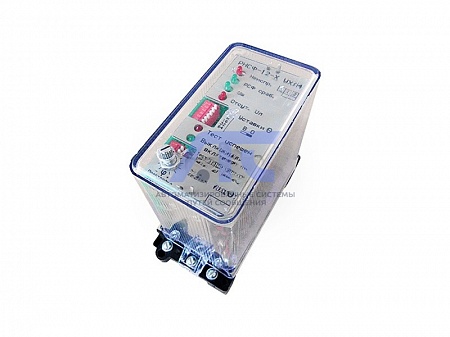

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.

На лицевой панели указана упрощенная схема подключения реле.

Структура условного обозначения

РНСФ - 12 - Х - Х - УХЛХ

• РНСФ - реле контроля напряжения и сдвига фаз;
• 12 - порядковый номер разработки;
• X - условное обозначение по номинальному напряжению постоянного тока (контроля исправности):
  • 110 - 110В;
  • 220 - 220В.
• X - вид и способ присоединения:
  • 1 - переднее присоединение с винтовыми зажимами;
  • 5 - заднее присоединение с винтовыми зажимами.
• УХЛХ - климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
