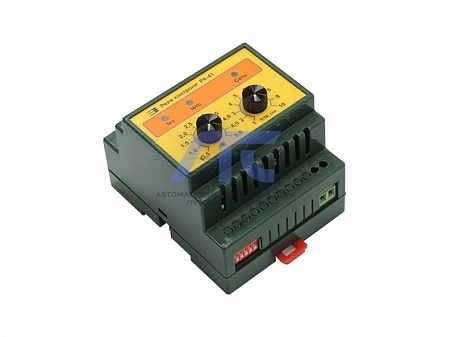

Реле контроля максимального постоянного тока РК-41

Реле контроля максимального постоянного тока РК-41

предназначено для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при возникновении перегрузок по току или коротких замыканий.

Используется в комплекте с измерительным шунтом с номинальным напряжением 75 мВ. Реле при использовании с автоматическими выключателями серии ВА04-36, ВА51-39, ВА51-41, ВА57-31, ВА57-35 или аналогичными может использоваться для защиты различных участков сети постоянного тока от перегрузок по току.

Реле изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 для поставок в районы с умеренным климатом и в исполнении О категории 4 ГОСТ 15150-69 для поставок на экспорт в районы с тропическим климатом.

Технические данные

Реле относится к статическим реле постоянного тока с дискретной установкой уставки кратности перегрузки по току и шкалой с числовыми отметками.

Номинальное напряжение контролируемой сети постоянного тока 220В.
Питание реле осуществляется от контролируемой сети постоянного тока. Допустимый диапазон напряжения питания от 100 до 400В.

Мощность, потребляемая реле не более 4 Вт.

Номинальный ток реле определяется номинальным током шунта, применяемого комплектно с реле. Номинальный ток реле может задаваться равным 0,64, 0,8 или 1,0 номинального тока шунта.
