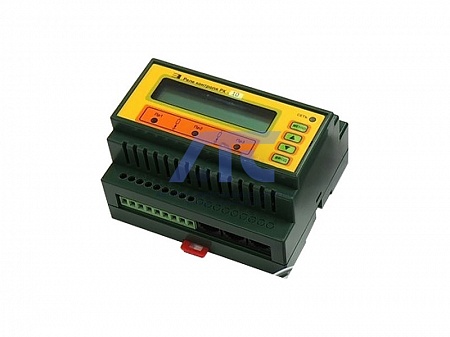

Реле дифференциального тока РК-10

Реле дифференциального тока РК-10

предназначено для контроля величины дифференциального тока в цепях постоянного тока выше определенного, предварительно установленного уровня. Реле предназначено для контроля трех фидеров.

Реле РК-10 изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 для поставок в районы с умеренным климатом и в исполнении Т категории 3 ГОСТ 15150-69 для поставок на экспорт в районы с тропическим климатом.

Условия эксплуатации

• температура окружающего воздуха от плюс 5 до плюс 55°С при высоте местности до 1000 м и от плюс 5 до плюс 50°С при высоте над уровнем моря до 2000 м;
• относительная влажность окружающего воздуха 98% при температуре 25°С для исполнения УХЛ4 и 98% при температуре 35°С для исполнения ТЗ;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и нарушающих работу реле;
• вибрация мест крепления реле в диапазоне частот:
  • от 5 до 15 Гц с ускорением 30 м/с2 (3g);
  • от 15 до 60 Гц с ускорением 20 м/с (2g);
  • от 60 до 100 Гц с ускорением 10 м/с (1g);
• многократные удары длительностью (2 - 20) мс с ускорением 30 м/с2 (3g).

Технические данные

Реле дифференциального тока РК10 относится к статическим реле постоянного тока с регулируемой уставкой тока утечки цепи оперативного тока от которого оно срабатывает. Реле РК-10 имеет три одинаковых канала измерения дифференциального тока с раздельной установкой параметров работы на каждый канал.

Максимальный ток в цепи оперативного тока, А	Диапазон уставок тока утечки, мА	Коэффициент возврата	Время срабатывания
200-1000	0 - 100	0,6	от 0 до 10 с

Напряжение питания реле РК10 от 187 до 242 В AC/DC.

Основная погрешность измерения дифференциального тока (тока утечки) по всем каналам в любой точке шкалы не превышает 3% от диапазона.

Реле имеет цифровой интерфейс RS-485 с протоколом MODBUS RTU и обеспечивает удалённый контроль цепи оперативного тока, настройку и диагностику реле (только для сетевого исполнения).
