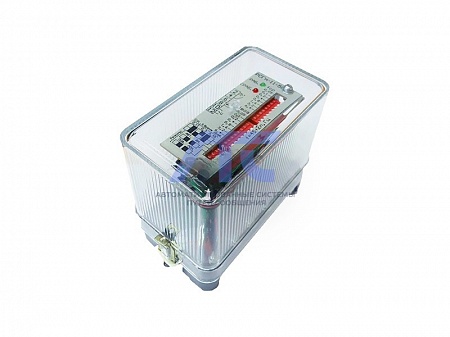

Реле частоты статическое РСГм-11
предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного тока частоты 50 Гц в качестве органов, реагирующих на повышение или понижение частоты.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока, В | 100, 127, 220 |
|
Допустимые пределы изменения напряжения контролируемой сети от номинального, %: |
|
| - для реле понижения частоты | от 40 до 130 |
| - для реле повышения частоты | от 45 до 150 |
|
Номинальное напряжение постоянного или переменного тока цепи возврата, В |
110, 220 |
|
Допустимые пределы изменения напряжения цепи возврата от номинального, % |
от 80 до 110 |
|
Минимальная ступень дискретности регулирования уставок не более, Гц |
0,05 |
|
Минимальное время срабатывания при изменении частоты контролируемой сети со скоростью 2 Гц/с, с, не более: |
|
| - для реле понижения частоты | 0,12 |
| - для реле повышения частоты | 0,1 |
| Дополнительные уставки выдержки времени на срабатывание, с |
0,12±0,05 0,3±0,08 с 0,45±0,1 с |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт |
48 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА |
750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | |
| - в корпусе на базе основания ОР001 | 70х87х100 |
| - в корпусе на базе основания ОР002 | 74х109х100 |
| - в корпусе на базе основания ОР004 | 94х128х128 |
| - в корпусе на базе основания СУРА-1 | 79х152х150 |
| Масса реле, кг, не более | |
| - в корпусе на базе основания ОР001 | 0,2 |
| - в корпусе на базе основания ОР002 | 0,25 |
| - в корпусе на базе основания ОР004 | 1 |
| - в корпусе на базе основания СУРА-1 | 1 |
Диапазоны уставок
| Тип реле | Диапазон регулирования уставок, Гц | |||
|---|---|---|---|---|
| реле понижения частоты | реле повышения частоты | |||
| срабатывание | возврат | срабатывание | возврат | |
| РСГм-11-50 | 57,7 - 45 | 57,75 - 45,05 | 45,05 - 57,75 | 45 - 57,7 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного корпуса.
Для исполнения на базе основания ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
Структура условного обозначения
РСГм - 11 - Х - Х - УХЛХ
- РСГм - реле статическое частоты, м - модернизированное;
- 11 - условное обозначение номера разработки: реле понижения и повышения частоты;
- X - номинальная частота: 50 Гц;
- X - вид и способ присоединения:
- 1 - переднее присоединение с винтовыми зажимами;
- 3 - заднее присоединение шпилькой, для исполнения в стандартном корпусе;
- 5 - заднее присоединение с винтовыми зажимами.
- УХЛХ - климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
-
