Реле частоты РСГ-11
предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР). Реле выполнены универсальными и могут применяться в качестве реле понижения или повышения частоты.Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата. Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь).
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g, в диапазоне частот от 15 до 100 Гц ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока, В | 100, 127, 220 |
|
Допустимые пределы изменения напряжения контролируемой сети от номинального, %: |
|
| - для реле понижения частоты | от 40 до 130 |
| - для реле повышения частоты | от 45 до 150 |
|
Номинальное напряжение постоянного или переменного тока вспомогательной цепи управления, В |
110 и 220 |
|
Допустимые пределы изменения напряжения вспомогательной цепи управления от номинального, % |
от 80 до 110 |
Конструкция

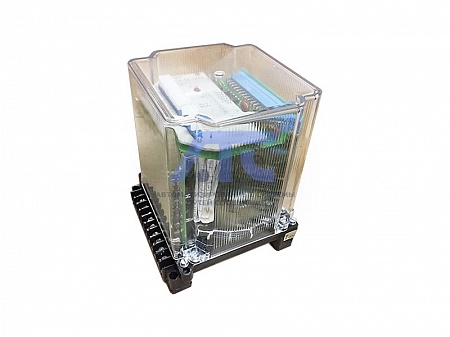

Реле выпускаются в унифицированном корпусе «СУРА» II габарита несъемного исполнения.
На лицевой табличке расположены кнопка тестового контроля «Контр», светодиод «Испр» и разъем для переключения уставок.
Структура условного обозначения
РСГ 11 - ХХ - ХХ Х4
- РСГ - реле статическое частоты;
- 11 - порядковый номер разработки;
- ХХ - исполнение по частоте:
- 50 - для частоты 50 Гц.
- Х - способ крепления реле (1 - при помощи винтов);
- Х - способ присоединения внешних проводников:
- 1 - переднее присоединение винтом;
- 5 - заднее присоединение винтом.
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
-
