Реле автоматического повторного включения АПВ-2
предназначено для одно- или двухкратного автоматического повторного включения (АПВ) высоковольтного выключателя в схемах релейной защиты и противоаварийной автоматики сетей 6-110 кВ.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 50°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические данные
| Наименование параметра | Значение |
|---|---|
| Напряжение оперативного питания, В | 187...242 |
| Род тока оперативного питания - переменный, Гц | 45...55 |
| Время подготовки АПВ, с | 70 |
| Диапазон и шаг изменения уставок выдержки времени АПВ: | |
| - для первого цикла, с шаг 0,5 с | 0,5...8,00 |
| - для второго цикла, с шаг 5 с | 5...80 |
| Время удержания выходного контакта в замкнутом состоянии: | |
| - для первого цикла ,с | 0,5 |
| - для второго цикла (АПВ-2), с | 0,3 |
| Относительная погрешность выдержки времени, не более | ±10% |
|
Выходной контакт реле способен коммутировать электрическую нагрузку при токе до 3А и напряжении от 24 до 250В мощностью: |
|
| - в цепи постоянного тока с постоянной времени не более 0,005с | 60 Вт |
| - в цепи переменного тока с коэффициентом мощности не менее 0,5 | 700 ВА |
|
Механический ресурс выходного реле составляет срабатывания, циклов |
20 000 |
| Коммутационный ресурс составляет срабатывания, циклов | 8 000 |
| Потребляемая мощность при напряжении 220 VAC - не более, ВА | 5 |
| Габаритные размеры, мм | 128х94х128 |
| Масса - не более, кг | 0,8 |
Конструктивное исполнение

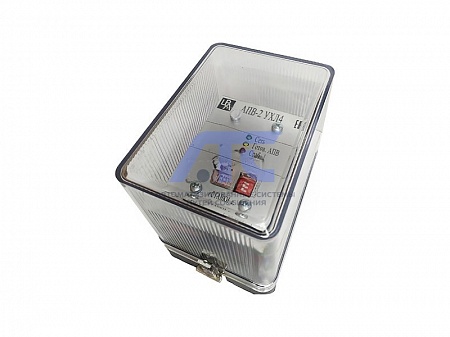

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле.
-
