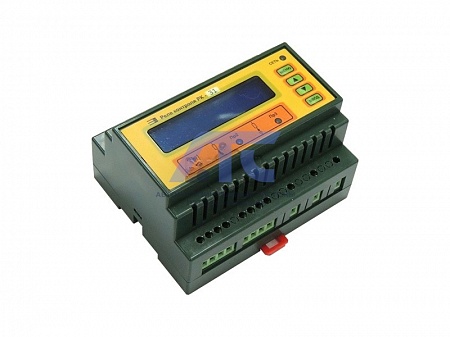

Микропроцессорное реле контроля общего сопротивления изоляции системы постоянного тока РК-31

Микропроцессорное реле контроля общего сопротивления изоляции системы постоянного тока РК-31

предназначено для измерения и контроля общего сопротивления изоляции шин оперативного тока по отношению к земле и величины напряжения на шинах оперативного тока. Реле РК-31 предназначено для контроля сопротивления изоляции электрических машин и распределительных систем постоянного тока.Микропроцессорное реле контроля общего сопротивления изоляции системы постоянного тока РК31 предназначено для измерения и контроля общего сопротивления изоляции шин оперативного тока по отношению к земле и величины напряжения на шинах оперативного тока. Реле РК-31 предназначено для контроля сопротивления изоляции электрических машин и распределительных систем постоянного тока.

Условия эксплуатации

• температура окружающего воздуха от плюс 1 до плюс 40°С при высоте местности до 1000 м и от плюс 1 до плюс 35°С при высоте над уровнем моря до 2000 м;
• относительная влажность окружающего воздуха 80% при температуре 25°С;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и нарушающих работу реле.

Технические данные

Параметр	Значение
Номинальное напряжения контролируемой шины оперативного тока	24, 48, 60, 110, 220, 440, 1000В
Номинальное напряжения питания	24, 48, 60, 110, 220 AC/DC
Измерение величины сопротивления изоляции шин оперативного тока	диапазон измерения сопротивления изоляции - от 1 до 500 кОм для исполнений на 24, 48, 60, 110, 220 В; - от 5 до 2500 кОм для исполнения на 440В, от 20 до 10000 кОм для исполнения 1000В
Относительная погрешность измерения сопротивления изоляции, при емкости шин оперативного тока до 10 мкФ и изменении напряжения на шинах от 0,5 до 1,2 номинального напряжения шины оперативного тока	не более 5%
Относительная погрешность измерения сопротивления изоляции, при емкости шин оперативного тока от 10 до 20 мкФ и изменении напряжения на шинах от 0,5 до 1,2 номинального напряжения шины оперативного тока	не более 10%
Шаг задания уставки по сопротивлению изоляции	1 кОм
Уставка сигнализации при повышении напряжения	может задаваться в пределах от 0,5 до 1,2 номинального напряжения шины оперативного тока
Уставка сигнализации при понижении напряжения	может задаваться в пределах от 0,5 до 1,2 номинального напряжения шины оперативного тока
Шаг задания уставок по напряжению	1B
Шаг задания уставок по напряжению	1B
Задержка срабатывания сигнализации может задаваться в пределах	от 1 до 10 с
Шаг задания задержки	1 c

Микропроцессорное реле контроля общего сопротивления изоляции системы постоя тока РК-31 обеспечивает связь с устройствами защиты и автоматики по интерфейсу RS 485 с протоколом Modbus RTU. Скорость передачи данных по интерфейсу RS-485 - до 115200 бит/с и максимальное количество устройств, подключенных по интерфейсу RS-485 непосредственно к реле 256.
