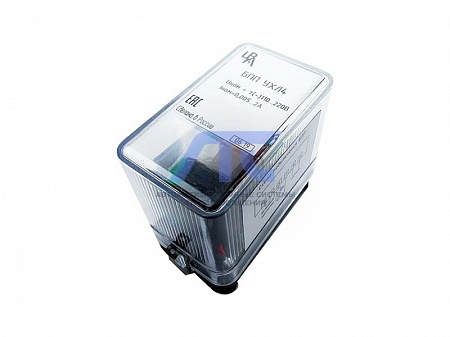

Блок прерывания питания БПП
предназначен для получения мигающего света в цепях световой сигнализации постоянного или переменного оперативного тока на электростанциях, районных котельных и подстанциях. При подаче на вход устройства напряжения питания начинает замыкаться и размыкаться бесконтактный выход.Схема устройства работает в широком диапазоне напряжений.
При использовании нагрузки в виде светодиодов необходимо учитывать полярность в соответствии с полярностью источника питания.
В БПП отсутствуют потенциально ненадежные элементы как механические контакты и электролитические конденсаторы.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические данные
| Параметр | Значение |
|---|---|
|
Номинальное напряжение питания постоянного или переменного тока, В |
110, 220 |
|
Номинальное управляющее напряжение постоянного или переменного тока, В |
110, 220 |
| Диапазон рабочих частот переменного тока, Гц | 50...400 |
| Импульсный ток нагрузки, А | 12,6 |
| Минимальный ток нагрузки, А | 0,005 |
| Способ регулирования частоты прерывания |
дискретный с помощью перемычки: без перемычки - 0,8 Гц с перемычкой - 1,4 Гц |
| Выполняемая функция |
циклическая коммутация нагрузки в виде светодиодов и ламп накаливания |
| Вид исполнительной части | бесконтактный выход |
Конструкция
Реле выполнено с использованием микроэлектронной базы.
Блок выполнен в четырёх исполнениях:
- на базе основания ОР001 с возможностью крепления как на винты, так и на DIN рейку;
- на базе основания ОР002 с возможностью крепления как на винты, так и на DIN рейку;
- на базе основания ОР003;
- в малогабаритном корпусе с креплением на DIN рейку.
-
