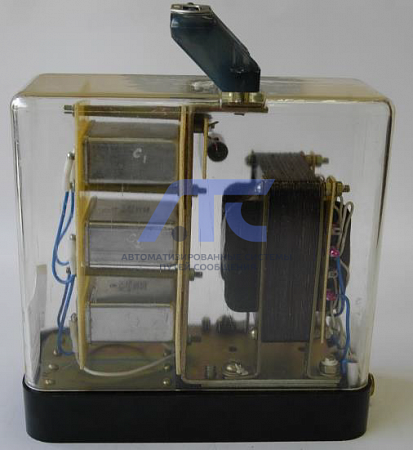

Блок защитный ЗБ-ДСШ

Блок защитный ЗБ-ДСШ ТУ 32 ЦШ 2022-2001 (код СКМТР: 3185610101)

Область применения

Работы по установке систем управления и безопасности железнодорожного движения.

Назначение

Предназначен для защиты путевых реле типа ДСШ-13 от помех тока частотой 50 Гц при питании рельсовых цепей током частотой 25 Гц.

Технические характеристики

• Электрическая ёмкость каждого из трёх конденсаторов МБГЧ равна (4±0,4) мкФ, конденсаторы включены параллельно. При напряжении на входе блока 10В частотой 50 Гц должен быть резонанс напряжения. При этом напряжения на дросселе и конденсаторах должны быть равны. Разница между напряжениями допускается не более 3В;
• Полное сопротивление обмоток дросселя при напряжении 120В частотой 50 Гц должно быть равным (280±28) ом;
• Вид климатического исполнения блока УХЛ категории 3: по ГОСТ 15150;
• Диапазон рабочих температур: +60°С до -60°С;
• Степень защиты изделия: по ГОСТ 14254-96 IP40;
• Габаритные размеры, мм: 82х203х230 max;
• Масса: не более 3,3 кг.

Срок службы изделия: 8 лет.
Гарантийный срок эксплуатации: 3 года.
