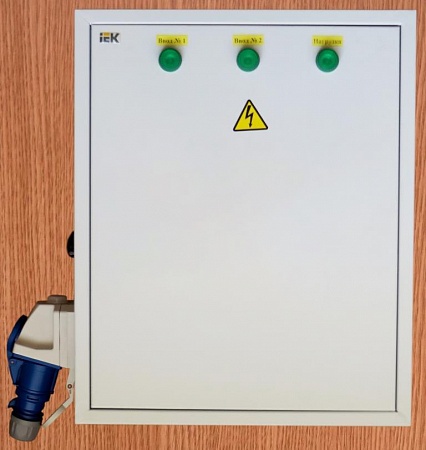

Модуль бесперебойного электропитания средств радиосвязи (МБП СР)

Назначение изделия:

Обеспечение бесперебойного электропитания одного или нескольких средств поездной радиосвязи.

Возможности изделия:

1. Автоматическая коммутация  сетевого напряжения ~ 220 В от одного из двух входов (основного и резервного) с приоритетом основного входа.
2. Наличие входа для подключения внешнего бензоагрегата.
3. Обеспечение бесперебойного электропитания напряжением ±24В.
4. Контроль параметров сетевого напряжения ~ 220 В по каждому из входов.
5. Автоматическое переключение на электропитание от источника с лучшими параметрами.
6. Задержка включения по времени на электропитание от основного или резервного входа после восстановления  параметров электросети.
7. Световая индикация о наличии напряжения на входах и наличии напряжения после схемы АВР.
8. При пропадании сетевого напряжения по обоим входам и от бензоагрегата  обеспечивается электропитание средств радиосвязи путём подачи напряжения ± 24 В от внутреннего источника электропитания.
9. Обеспечение постоянного заряда аккумуляторной батареи внутреннего источника бесперебойного электропитания (с защитой от перезаряда).
10. Возможность подключения внешних аккумуляторных батарей.
11. Обеспечение защиты от импульсных перенапряжений, сетевых помех и переходных процессов в электросети, возникающих вследствие грозовых разрядов и особенностей режима эксплуатации контактной сети.
12. В изделии имеется возможность подключения к ЕСМА.

Технические характеристики:

• Номинальные напряжения на входах (основном, резервном и бензоагрегата): 220В 50Гц.
• Номинальные напряжения на выходах: ~220В (50 Гц);   ± 24В.
• Максимально допустимый ток заряда АКБ — 3А..
• Максимально допустимый коммутируемый ток по выходу «~220В (50 Гц)» — 8А.
• Диапазон установки величины порога на снижение сетевого напряжения  154…176 В.
• Диапазон установки величины порога на повышение сетевого напряжения   264…286 В.
• Диапазон установки временных задержек на переключение для сетевых входов 10…25 сек.
• Напряжение внутреннего источника бесперебойного электропитания –  ±24В.
• Быстродействие переключения между входами «Основной» и «Резервный» не более 40 мсек (время перехода на резерв 20 мсек, обратно 40 мсек).
• Количество переключений между входами «Основной ввод» и «Резервный ввод» не менее 5 000 000 раз.
• Время оценки параметров электрической сети ~220В (50 Гц) по входам «Основной ввод» и «Резервный ввод»  для принятия решения об автоматическом переключении на более оптимальный — 0,1…10 сек.
• Задержка подачи питания на выходы при временном отсутствии входного напряжения  ~220В (50) Гц  — 0,1 сек.
• Допустимое значение импульсной помехи на входах ~220В 50 Гц «Основной» и «Резервный»  30 кВ (пиковое значение).
• Встроенная  АКБ: 2х12 В,   7,2 А/ч.
• Ёмкость внешней аккумуляторной батареи  до 90 А/ч.
• Ток заряда АКБ  до 3А.
• Вариант климатического исполнения IP-31.
• Диапазон предельных рабочих температур: от +1ºС до +40 ºС.
• Габаритные размеры 540 мм х450 мм х120 мм (ВхШхГ).
• Вес  изделия со встроенными аккумуляторными батареями   24 кг.
