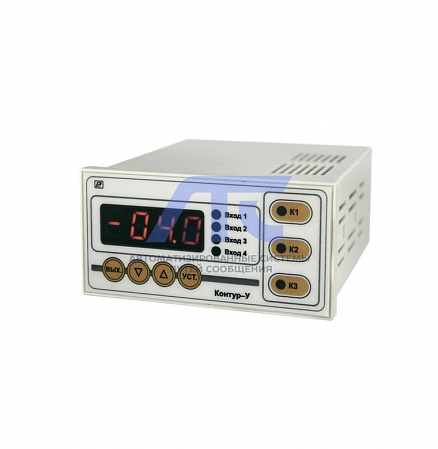

Контроллеры уровня универсальные «Контур–У-Щ1»
предназначен для создания полнофункциональных систем автоматизации технологических процессов, в том числе:- поддержания заданного уровня жидких или сыпучих веществ в резервуарах, емкостях и контейнерах различного рода и т.п.
- управления насосами, пополняющими накопительные или напорные резервуары.
- управления насосами, подающими воду из скважин, откачивающими ее из различных емкостей и т.п.
- для управления группой подающих насосов в системах горячего и холодного водоснабжения.
Технические особенности контроллера уровня универсального «Контур–У-Щ1»:
- Контроллер обеспечивает работу в автоматическом режиме по одному из 14 встроенных алгоритмов или в ручном режиме, от кнопок ручного управления на передней панели.
- В качестве входных датчиков могут быть применены:
– кондуктометрические зонды;
– активные датчики с выходными ключами n–p–n – типа («открытый коллектор»);
– механические контактные устройства («сухие контакты»);
– датчики с токовым выходом 0…5 , 0…20 или 4…20 мА. - Для управления насосами и другим оборудованием контроллер оснащен тремя встроенными электромагнитными реле.
- Контроллер выпускается в двух конструктивных исполнениях:
– в щитовом корпусе – «Контур–У–Щ1»;
– в настенном корпусе – «Контур–У–Н2». - По способу защиты от поражения электрическим током контроллер выполнен, как управляющее устройство класса 0 с кожухом из изоляционного материала по ГОСТ Р МЭК 730–1–94.
- По степени защиты от доступа к опасным частям и проникновению влаги контроллер выполнен по ГОСТ 14254–96: IP20, со стороны передней панели IP54.
- В контроллере используется напряжение питания опасное для жизни человека.
- НЕ ДОПУСКАЕТСЯ попадание влаги на контакты клеммной колодки и внутренние электро– и радиоэлементы контроллера.
- ЗАПРЕЩАЕТСЯ эксплуатация контроллера в химически агрессивных средах с содержанием кислот, щелочей и пр.
Технические характеристики контроллера уровня универсального «Контур–У-Щ1»:
| Наименование | Значение |
| Номинальное напряжение питания | 220 В 50 Гц |
|
Допустимые отклонения напряжения питания от номинального значения |
+10 %…–15 % |
| Потребляемая мощность, не более | 4 ВА |
| Количество встроенных алгоритмов работы | 14 |
| Количество входов | 4 |
|
Напряжение встроенного источника питания активных датчиков |
(12 ± 1) В (50 мА макс.) |
| Количество выходных реле | 3 |
|
Допустимая нагрузка на контакты реле (при напряжении 220 В и cos > 0,6) |
10 А |
| Защита входов от высокого напряжения, не менее | 230 В переменного тока |
| Диапазон задания временных уставок | от 1секунды до 99 суток |
| Сопротивление жидкости, не более | 400 кОм |
| Масса контроллера, не более | 0,7 кг |
| Средняя наработка на отказ, не менее | 6000 ч |
| Средний срок службы | 5 лет |
| Габаритные размеры контроллера, мм, не более | 96,0(д)х48,0(в)х111,0(г) |
Комплект поставки контроллера уровня универсального «Контур–У-Щ1»:
- Контроллер уровня универсальный «Контур–У» РЭЛС.421415.004 - 1 шт.
- Комплект крепежных деталей РЭЛС.421924.002 - 1 шт.
- Руководство по эксплуатации РЭЛС.421415.004 РЭ - 1 шт.
-
