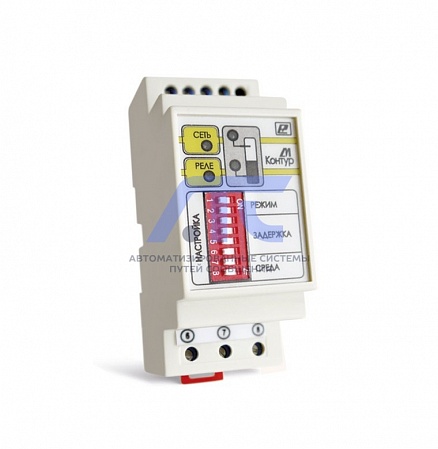

Контроллер уровня «Контур–М»

Контроллер уровня «Контур–М»

предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:
– поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;
– управления насосом, пополняющим накопительный или напорный резервуар;
– управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;
– контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.

Технические особенности контроллера уровня «Контур–М»:

1. Контроллер обеспечивает работу в автоматическом режиме по одному из 4–х встроенных режимов управления, в соответствии с которыми выполняет следующие функции:
   – докачивание до верхнего уровня;
   – откачивание до нижнего уровня;
   – докачивание по двум датчикам уровня;
   – откачивание по двум датчикам уровня
2. В качестве входных датчиков могут быть применены:
   – кондуктометрические зонды;
   – механические контактные устройства. Такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа. К этому типу также относятся тумблеры.
3. Для управления насосом и другим оборудованием контроллер оснащен выходным электромагнитным реле.
4. При одном датчике уровня контроллер следит за одним уровнем жидкости, при двух датчиках уровня контроллер следит за двумя уровнями.
5. Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения контроллер позволяет установить время задержки переключения выходного реле до 15 с.
6. По способу защиты от поражения электрическим током контроллер выполнен как управляющее устройство II класса с изолирующим кожухом ГОСТ IEC 60730–1–2011.
7. По степени защиты от доступа к опасным частям и проникновению влаги контроллер соответствует IP 20 по ГОСТ 14254– 96.
8. НЕ ДОПУСКАЕТСЯ попадание влаги на контакты клеммной колодки и внутренние электро– и радиоэлементы контроллера.
9. ЗАПРЕЩАЕТСЯ эксплуатация контроллера в химически агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики контроллера уровня «Контур–М»:

Наименование	Значение
Напряжение питания	85…265 В AC, 120…380 В DC
Потребляемая мощность, не более	1 ВА
Количество встроенных режимов работы	4
Количество входов	2
Напряжение на электродах входных датчиков	макс. 3 В
Ток в датчиках	< 0,1 мА
Количество выходных реле	1
Допустимая нагрузка на контакты выходного реле	– 8,0 А при 220 В и cos =0,4; – 16 А при 220 В и cos =1,0
Защита входов от высокого напряжения, не менее	230 В переменного тока
Временной отклик	макс. 400 мс
Временная задержка при переключении выходного реле	настраиваемая 0…15 с
Сопротивление жидкости, не более	100 кОм
Габариты контроллера, не более	83 х 59 х 36 мм
Масса контроллера, не более	0,11 кг
Средняя наработка на отказ, не менее	20000 ч
Средний срок службы	5 лет
Крепление	DIN рейка EN 61010–1

Комплект поставки контроллера уровня «Контур–М»:

1. Контроллер уровня «Контур–М» РЭЛС.421415.006 - 1 шт.
2. Руководство по эксплуатации РЭЛС.421415.006 РЭ - 1 шт.
