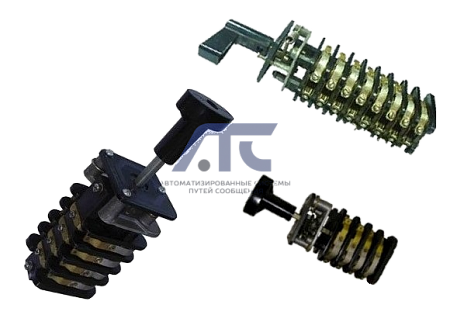

Переключатель УП-5314 М10

Переключатель УП-5314 М10

предназначены для коммутации электрических цепей управления, сигнализации и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве переключателей электроизмерительных приборов с номинальным напряжением до 380В переменного тока частотой 50/60Гц и до 220В постоянного тока.

Технические характеристики

• Номинальный ток: 16 А;
• Допустимый сквозной ток в течение 3 сек: до 250 А;
• Номинальное напряжение (частота 50/60 Гц): постоянного тока 440 В; переменного тока 380 В;
• Степень защиты: IP00;
• Климатическое исполнение и категория размещения: У3;
• Способ крепления: установка с монтажной стороны панели;
• Условия использования: в закрытых помещениях;
• Способ фиксации или самовозврата: фиксация на положениях через 45 градусов;
• Положение фиксации: -135°...-90°...-45°...0°...45°...90°...135°;
• Износостойкость: механическая до 8 секций - 1 000 000 циклов; механическая свыше 8 секций - 630 000 циклов; коммутационная - 200 000 циклов;
• Сечение подключающих проводников: 1,5 мм²;
• Размер винта контактов: M4;
• Крутящий момент затяжки винта контактов: 1,2 Н·м;

Габаритные и установочные размеры пакетных переключателей

• Число секций: 8;
• Размер L, мм: 223;
• Размер L1, без замка, мм: до 10;
• Размер L1, с замком, мм: 3-4;
• Масса, кг (не более): 1,8.

Условия эксплуатации

• Температура окружающей среды от -20ºС до +50ºС;
• Относительная влажность воздуха до 80% при плюс 25°С;
• Высота над уровнем моря до 2000м.

Структура условного обозначения модели

Универсальный переключатель УП 5 Х ХХ Х ХХХ ХХ

• X - род защиты:
       - 3 - открытое исполнение - без оболочки.
       - 4 - водозащищённое исполнение - в оболочке

• XX - число секций: 11 - 2 секций; 12 - 4 секции; 13 - 6 секций; 14 - 8 секций; 15 - 10 секций; 16 - 12 секций; 17 - 16 секций.

Условное обозначение числа секций для переключателя УП 5400: 02 - 2 секции; 04 - 4 секции; 06 - 6 секций; 08 - 8 секций; 10 - 10 секций; 12 - 12 секций; 16 - 16 секций.

• X - способ фиксации или самовозврата рукоятки.
• XXX - каталожный номер электрической схемы;
• XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: У3/ХЛ3/Т3/ХЛ4 для УП 5300 и У2/ХЛ2/Т2 для УП 5400.
