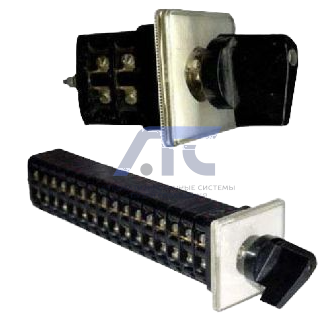

Переключатели ПКУ3-12 Ж2001
Переключатели ПКУ3-12 Ж2001
используется для установки в схемах электрических цепей частотой 50, 60 Гц и напряжением 24-500В (переменный ток), а также в электрических цепях, где напряжение может изменяться от 24В до 220В (постоянный ток).Переключатель ПКУ3 является универсальным и унифицированном изделием. В основе выключателя - дисковый кулачковый механизм. Диск представляет собой фасонную поверхность, при повороте которой перемещаются клинья, жестко связанные с подпружиненными электрическими контактами. В одной секции могут располагаться две группы контактов, поэтому переключатель кулачковый может выполнить до восьми вариантов электрического соединения и разъединения. Унификация обеспечивается увеличением количества однотипных секций, собранных в общий пакет.
Все детали переключателя, за исключением группы контактов, изготавливаются из высокопрочного пластика, обладающего высокими диэлектрическими свойствами.
Условное обозначение
ПКУ3 Х-Х-Х-Х-ХХХХ ХХ-Х-Х:
- П - переключатель;
- К - кулачковый;
- У - универсальный;
- 3 - типоразмер;
- Х - наличие специального устройства:
- "-" - специальное устройство отсутствует;
- 1 - с запирающим устройством;
- 2 - с ключом-рукояткой.
- Х - исполнение по степени защиты, ГОСТ 1425569:
- 1 - открытое, степени защиты IР00, защищенное со стороны фланца, степени защиты IР30;
- 3 - в оболочке, степени защиты IР30;
- 5 - брызгозащищенное, степени защиты IР54;
- 6 - водозащищенное, степени защиты IР65 со стороны фланца.
- Х - исполнение по способу установки и крепления:
- 1 - за панелью, крепление передней скобой;
- 2 - за панелью или на панели, крепление передней скобой с фронтальным фланцем;
- 4 - за панелью, крепление фронтальным фланцем;
- 6 - внутри шкафов, на панели, крепление задней скобой;
- 8 - на стенах и конструкциях, крепление за оболочку.
- Х - исполнение по способу фиксации;
- ХХХХ - номер электрической схемы;
- ХХ - климатическое исполнение У или Т и категория размещения 1, 2 или 3 по ГОСТ 1515069;
- Х - модернизированное исполнение (М);
- Х - класс износостойкости (А, Б, В).
Способ установки и крепления - установка за панелью, крепление передней скобой.
Степень защиты - IР00.
Способ фиксации - А, Б, Д, Е, Ж, И, Л, М, С, Ф, У, Х, Т.
Способы фиксации
| Способ фиксации | Обозначение |
Фиксированные положения рукоятки |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| Самовозврат в начальное положение | A | - | - | -45° | 0° | 45° | - | - | - |
| Б | - | - | - | 0° | 45° | - | - | - | |
| Фиксация на положениях через 90° | Д | - | -90° | - | 0° | - | 90° | - | 180° |
| Е | - | 90° | - | 0° | - | 90° | - | - | |
| Ж | - | - | 45° | - | 90° | - | - | - | |
| Фиксация на положениях через 45° | И | - | - | - | 0° | 45° | - | - | - |
| К | - | - | -45° | 0° | 45° | 90° | 135° | - | |
| Л | - | -90° | -45° | 0 | 45° | 90° | - | - | |
| М | -135° | -90° | -45° | 0° | 45° | 90° | 135° | - | |
| Н | -135° | -90° | -45° | 0° | 45° | 90° | 135° | 180° | |
| С | - | - | -45° | 0 | 45° | - | - | - | |
| Ф | - | -90° | -45° | 0° | 45° | - | - | - | |
| У | - | - | -45° | 0° | 45° | 90° | - | - | |
| Х | - | -90° | -45° | 0° | 45° | 90° | 135° | - | |
|
Фиксация и самовозврат на положениях через 60° |
T | - | - | -60° | 0° | 60° | - | - | - |
-
