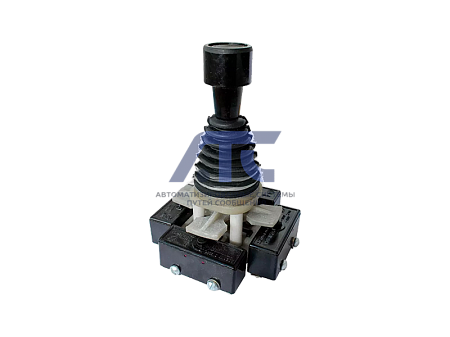

Переключатель ПК12-21-802-54

Переключатель ПК12-21-802-54 (джойстики промышленные, аналог КП-4-2)

используются в металлообрабатывающих и деревообрабатывающих станках, а также во многих других устройствах, при управлении которыми необходима визуальная связь между положением рукоятки переключателя и направлением движения рабочего органа устройства.

Для расширения функционала переключателей ПК-12-21 в конструкции рукоятки предусмотрена возможность использования кнопки. Кнопка (толкатель) применяется для увеличения числа полюсов управляемых переключателями.

Для защиты от попадания металлической стружки в механизм перемещения рукоятки используется защитный кожух из прочного материала.

Основные параметры переключателя крестового ПК12-21-802-54 (джойстика промышленного)

• Переменный ток частотой 50 и 60Гц:
       - Номинальные рабочие напряжения, В: 220; 380; 660.
       - Номинальные рабочие токи, А: 2,0; 3,0; 0,4.

• Постоянный ток:
       - Номинальные рабочие напряжения, В: 24; 220; 440.
       - Номинальные рабочие токи, А: 1,5; 0,2; 0,1.
       - Номинальный тепловой ток: 10А.

• Коммутационная износостойкость не менее 0,5x106 циклов ВО.
• Механическая износостойкость не менее 0,8x106 циклов ВО.
• Габаритные размеры 96х96х140.
• Вес не более 0,34 кг.

Переключатель крестовой (джойстик промышленный) ПК12-21-802-54 комплектуется микропереключателями МП1101.

Виды климатических исполнений ПК 12-21-802-54: УХЛ3.

Тип рукоятки ПК12-21-802-54: рукоятка без кнопки (без толкателя).

Способ крепления ПК 12-21-802-54 на панели - фронтальный металлической гайкой.

Способ монтажа проводов ПК12-21-801-54Д - винтами. Многожильные провода необходимо предварительно залудить.

Степень защиты ПК 12-21-802-54: IP00, IP54.

Расшифровка переключателя ПК12-21-802-54

• Переключатель крестовый с пятью фиксируемыми положениями рукоятки по центру и с фиксацией в крайних точках перемещения.
• Без кнопки (толкателя).
• Без защиты от попадания стружки.
• Степени защиты IP54, с 8 полюсами, управляемыми рукояткой.

Или: переключатель ПК12-21-802 без кнопки, без юбки, с фиксацией.
