Блок концевых выключателей БКВ
Блок концевых выключателей БКВ

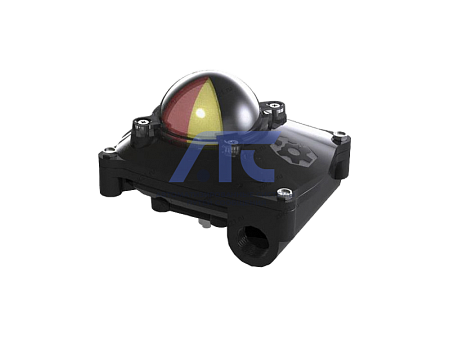

предназначен для дистанционной сигнализации конечных положений органов управления (приводов) запорной арматуры и других механизмов.Блок концевых выключателей БКВ - представляет из себя компактный корпус, внутри которого находятся два выключателя, поворотный вал с двумя независимыми кулачками и клеммная колодка. Дополнительно (при соответствующем исполнении) на корпусе может находится визуальный индикатор положения затворного элемента. В процессе настройки кулачки выставляются так, чтобы в обоих конечных положениях привода (запорной арматуры) происходило замыкание соответствующих контактов. В процессе работы при достижении запорной арматурой крайнего положения (закрытие или открытие), происходит замыкание соответствующего контакта и на управляющую управляющий орган посылается соответствующий сигнал.
Технические характеристики
- Класс защиты (для материального исполнения корпуса 1): IP67;
- Замыкатель (для типа контактов 1): ~250V/3A, =125V/5A;
- Температура эксплуатации: -20°C~80°C;
- Материал оси: нержавеющая сталь.
Структура условного обозначние
| Пример | БКВ-11211 | |||||
|---|---|---|---|---|---|---|
| Позиция | БКВ | 1 | 1 | 2 | 1 | 1 |
| Номер позиции | 1 | 2 | 3 | 4 | 5 | 6 |
| 1- | Блок концевых выключателей | |||||
| 2- |
Материальное исполнение корпуса: 1 - алюминий с полиэстерным покрытием; 2 - пластик; |
|||||
| 3- |
Тип контактов: 1 - механические; 2 - магнитные; |
|||||
| 4- |
Визуальный индикатор положения затворного элемента: 1 - нет; 2 - есть; |
|||||
| 5- |
Резьба для кабельного ввода: 1-NPT 1/2" 2-M20 3-PG13,5 |
|||||
| 6- |
Материальное исполнение и размер монтажного кронштейна: 1 - нержавеющая сталь 30х80х30 2 - нержавеющая сталь 30х130х30 3 - нержавеющая сталь 30х130х40 4 - углеродистая сталь 30х80 (с регулировкой по высоте) 5 - углеродистая сталь 30х130 (с регулировкой по высоте) |
|||||
-
