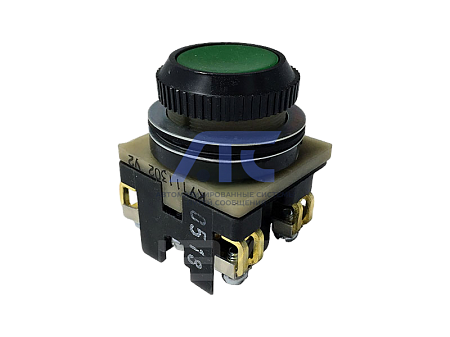

Выключатель кнопочный КУ211101 IP40

Выключатель кнопочный КУ211101 IP40

предназначен для дистанционного управления электромагнитными аппаратами в электрических цепях управления переменного тока напряжением до 500 В частоты 50 и 60 Гц и постоянного тока напряжением до 220 В.

Предназначен также для применения на электроподвижном составе.

Выключатели применяются для установки на подвижных и неподвижных частях стационарных установок, на электропоездах и электровозах.

Выключатели, поставляемые на АЭС, предназначены для эксплуатации в системе класса безопасности 4 по классификации НП-001-15. Категория сейсмостойкости - II, III.

По габаритам, установочным размерам и техническим параметрам выключатели кнопочные серии КУ являются аналогами кнопок КЕ 000, переключателей ПЕ 000.

Технические характеристики

• Размер L, мм: 75;
• Масса, кг, не более: 0,110;
• Количество контактов, шт: «З» - 2, «Р» - 1;
• Орган управления: толкатель цилиндрический прямоходовой с самовозвратом, воздействующий на контактные цепи при нажатии пальцем руки;
• Номинальное напряжение:
  переменного тока частоты 50 и 60 Гц - 500 В;
  постоянного тока - 220 В;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ;
• Номинальный ток: 10 А;
• Минимальное рабочее напряжение постоянного тока: 12 В;
• Минимальный рабочий ток: 0,01 А;
• Степень защиты:
  со стороны управляющего элемента - IP40;
  со стороны контактного элемента - IP00;
• Максимальная частота включений в час: 1200 циклов;
• Коммутационная износостойкость, млн. циклов, не менее:
  АС-11 - 1;
  ДС-11 - 1,0 (0,9 при Uнр-110 В);
  для выключателей, применяемых на подвижном составе - 0,1 (Uнр-50, 110 В);
  для выключателей с замком и фиксируемым грибовидным толкателем - 0,1;
• Механическая износостойкость выключателей по виду управляющего элемента, млн. циклов, не менее:
  с толкателем цилиндрическим или грибовидным с самовозвратом - 10,0;
  с грибовидным фиксируемым толкателем - 0,25;
  выключателей с внутренним протектором - 4,0;
  выключателей с рукояткой - 0,16;
  выключателей с замком - 0,1;
• Рабочее положение в пространстве - любое;
• Размер резьбы винта контактного зажима - М4.



  Крепление выключателя КУ на панели производится через отверстие в панели диаметром 30,5 мм, ориентация на панели – ориентировочным кольцом, отгиб которого входит в отверстие диаметром 5 мм на панели.

  Выключатели с замком имеют 7 исполнений ключей.

Контактные зажимы выключателей должны допускать подсоединение к каждому зажиму одного медного или алюминиевого провода сечением не более 2,5 мм2 или двух медных проводов сечением не более 1,5 мм2 каждый.

Примечания:

1. Каждый тип выключателя с шестой цифрой в обозначении «1» имеет климатические исполнения У3, УХЛ3, Т3. Например: КУ011101-У3; КУ011101-У3 Экспорт; КУ011101-Т3 Экспорт; КУ011101-УХЛ3; а с шестой цифрой в обозначении «2» имеет климатические исполнения У2, УХЛ2, Т2. Например: КУ011102-У2; КУ011102-У2 Экспорт; КУ011102-Т2 Экспорт; КУ011102-УХЛ2.
2. Цилиндрический толкатель указан черного цвета. При другом цвете четвёртая цифра в обозначении изменяется: «2» - красный, «3» - зелёный, «4» - жёлтый, «5» - синий, «6» - белый.
