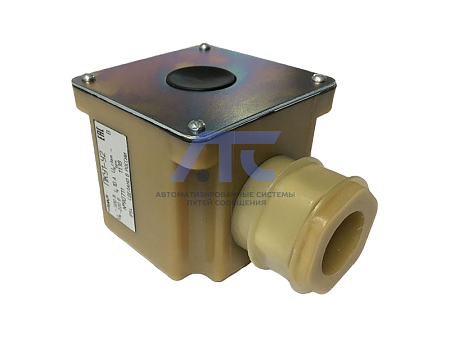

Пост управления кнопочный ПКУ1

Пост управления кнопочный ПКУ1

предназначен для дистанционного управления электромагнитными аппаратами в электрических цепях управления переменного тока до 500 В частотой 50 и 60 Гц и постоянного тока напряжением до 220 В в стационарных установках.

Посты серии ПКУ пригодны для применения в электрооборудовании АЭС в системе класса безопасности 4 по классификации НП-001-15, при условии их изготовления в соответствии со специальными требованиями документации. Категория сейсмостойкости - II, III.

Посты имеют защищенное исполнение в корпусе, который предохраняет от случайного прикосновения к частям, находящимся под напряжением и защищает выключатели от механических повреждений и от попадания внутрь посторонних предметов (степень защиты IР40), также имеет уплотнение (внутренний протектор), защищающее от попадания внутрь корпуса масла, эмульсии, воды, пыли (степень защиты IР54).

В посты встраиваются выключатели кнопочные серии КУ с количеством контактов до двух (до четырёх для ПКУ33) и светосигнальная арматура типа СКЛ14.

Технические характеристики

• Количество элементов: 1;
• Номинальный ток, А - 10.
• Номинальное напряжение коммутируемой цепи, В - 500 переменного тока частоты 50 и 60 Гц, 220 постоянного тока.
• Количество замыкающих и размыкающих контактов - до 2 (до 4 для ПКУ33).
• Минимальный рабочий ток, А - 0,01.
• Минимальное рабочее напряжение постоянного тока, В - 12.
• Режим работы - продолжительный, повторно-кратковременный, кратковременный.
• Максимальная частота включений в час - до 1200 циклов.
• Категория применения - АС-11, АС-15, ДС-11, ДС-13.
• Коммутационная износостойкость, млн. циклов, не менее - 1,0 (АС-11), 0,9; 1,0 (ДС-11), 0,3 (АС-15, ДС-13). Примечание - для выключателей КУ с замком и фиксированным грибовидным толкателем - не менее 0,1 млн.циклов.
• Механическая износостойкость выключателей по виду управляющего элемента, млн. циклов, не менее:

с толкателем цилиндрическим или грибовидным с самовозвратом - 10,0;
с грибовидным фиксируемым толкателем - 0,25;
выключателей с рукояткой - 0,16;
выключателей с замком - 0,1;
выключателей с внутренним протектором - 4,0.

• Посты изготавливаются без надписей или с надписями: «Пуск», «Стоп», «Вперед», «Назад», и др.
• Подводящие провода присоединяются через отверстие в основании корпуса диаметром 20 мм (исполнение со степенью защиты IP40) или через сальниковый ввод с трубной резьбой размера ½ (исполнение со степенью защиты IP54).
• Ввод и вывод проводников в металлическом корпусе ПКУ33-У2 осуществляется с помощью привертных сальников с резиновыми уплотнениями. Допускается ввод и вывод проводников как сверху, так и снизу в любой комбинации. Диаметр проходного отверстия до 27 мм.
• Крепление поста к любой ровной поверхности производится винтами через отверстия на дне корпуса.
• Климатическое исполнение и категория размещения - У2, У3, УХЛ2, УХЛ3, Т2, Т3.
• НТД - ТУ16-93 БКЖИ.642245.001 ТУ.

Структура условного обозначения

ПКУ Х – Х Х

• Х - Цифра, указывающая на количество встроенных выключателей:

1 – одноэлементный пост;
2 – двухэлементный;
3 – трехэлементный;
4 – четырехэлементный;
5 – пятиэлементный;
6 – шестиэлементный;
7 – семиэлементный;
8 – восьмиэлементный;
33 – девятиэлементный («3» – вертикальных ряда; «3» – горизонтальных ряда)

• Х - Буква, указывающая климатическое исполнение поста: У, Т, УХЛ по ГОСТ 15150-69;
• Х - Цифра, указывающая категорию размещения по ГОСТ 15150-69 и степень защиты контактного элемента:

2 – категория размещения «2» и степень защиты IР54;
3 – категория размещения «3» и степень защиты IР40
