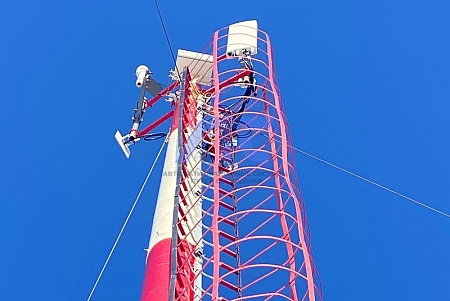

Комплекс oDAS RADIUS
oDAS RADIUS предназначена для создания сотового покрытия на железных, автомобильных дорогах и в малонаселенных пунктах.
oDAS RADIUS
Outdoor — внешняя
Distributed — распределенная
Antenna — антенная
System — система
Способ создания покрытия, основанный на «вынесении» секторов базовой станции (БС).
Назначение
oDAS RADIUS предназначена для создания сотового покрытия на железных, автомобильных дорогах и в малонаселенных пунктах. Система обеспечивает эффективное использование емкости существующей сети.
Комплекс применяется для работы в сетях LTE FDD, UMTS, GSM и позволяет последовательно вынести сектора базовой станции (БС) на расстояния до 60 км, одновременно обеспечивая снижение капитальных и эксплуатационных затрат на создание и обслуживание сотовой инфраструктуры.
Область применения
- ликвидация белых пятен в покрытии территорий (GSM, 3G, LTE)
- покрытие сотовой связью малонаселенных пунктов
- покрытие автомобильных и железных дорог
- покрытие объектов нефтегазового сектора

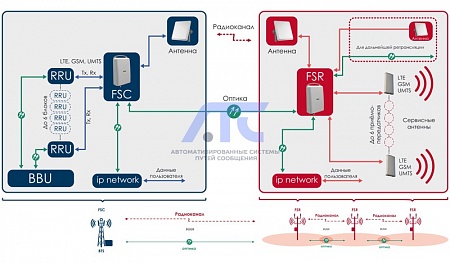

Принцип работы
Блок FSC устанавливается на сайт с базовой станцией. Он принимает от БС несущие частоты (GSM, LTE, UMTS стандартов), преобразует их в канал ретрансляции (радиолинию или оптоволоконный канал) и осуществляет передачу на удаленное расстояние.

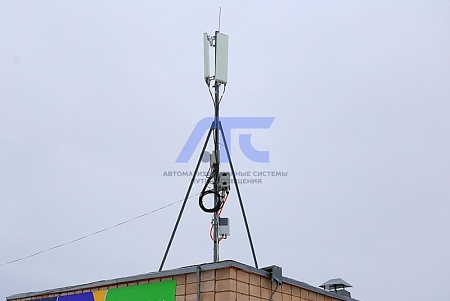

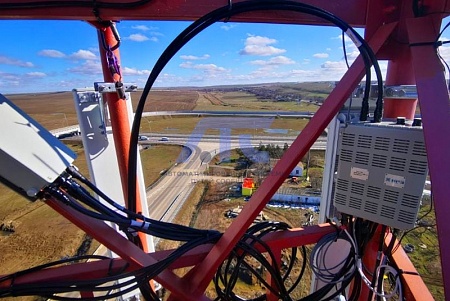

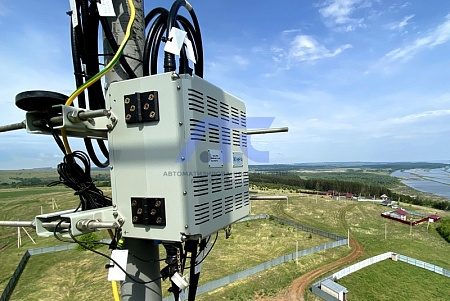

Блок FSR, установленный на удаленном сайте, принимает несущие частоты посредством радиолинии или оптоволоконного канала и обеспечивает излучение нескольких секторов, аналогично базовой станции. Также блок FSR имеет возможность передавать принятые сигналы далее по цепочке к следующему сайту с установленным оборудованием RADIUS.

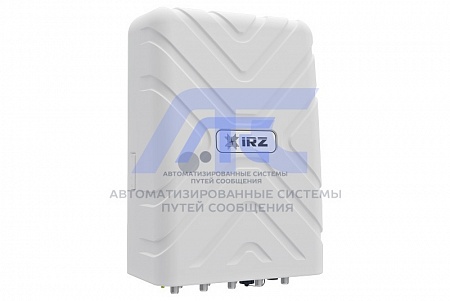

Блок FSC
| Наименование | Значение |
|---|---|
| Тип соединения блоков |
— радиолиния (радиоканал ретрансляции) — волоконно-оптическая линия |
| Число участков ретрансляции (радио) | GSM/UMTS — до 3-х, LTE — до 2-х |
| Число участков ретрансляции (оптика) | 4 и более (в зависимости от расстояния между блоком FSC и последним в линии блоком FSR и от количества повторного переприема в линии ретрансляции одного номинала несущей частоты GSM / LTE / UMTS) |
| Паразитный уровень шума, вносимый системой в линию связи | ≤ 3 дБ (при подключении максимального количества участков ретрансляции и разных номиналах несущих GSM / LTE / UMTS, излучаемых на каждом участке ретрансляции) |
| Соответствие международным требованиям | ETSI TS 125 106, ETSI TS 136 106, ETSI TS 145 005, ITU-R F.384-11 (03/2012) |
| Управление и контроль |
— локально (Ethernet) — удаленно (через встроенный GSM / UMTS / LTE модем) |
| Канал ретрансляции (радио) | |
| Диапазон частот, МГц | 6590—7100 |
| Суммарная ширина полосы частот, МГц | до 50 |
| Уровень выходной мощности передатчика в канале ретрансляции блока FSC / FSR, дБм | до 23 |
| Встроенный беспроводной маршрутизатор в канале ретрансляции (радио) | |
| Тип беспроводного соединения | точка — точка, либо последовательное соединение с переприемами |
| Полоса частот, выделенная под высокоскоростную линию передачи данных в канале ретрансляции, МГц | 5 / 10 / 15 / 20 |
| Скорость передачи данных в линии, Мбит/c | до 50 |
| Тип модуляции в линии, QAM | до 64 |

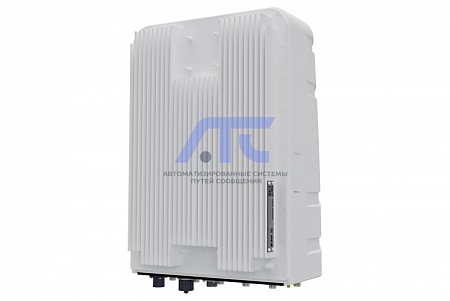

Блок FSR
| Наименование | Значение |
|---|---|
| Возможные комбинации сигналов (оптика) | |
| Ретранслируемые сигналы от FSС / FSR (оптика) |
— до 3 пар сигналов с суммарной полосой частот каждой пары не более 50 МГц — каждая пара сигналов поддерживает свой диапазон частот — каждая пара сигналов поддерживает до 4 несущих стандартов LTE / UMTS и до 8 несущих GSM |
| Поддержка MIMO (оптика) | до 3 пар сигналов MIMO 2х2 |
| Возможные комбинации сигналов (радио) | |
| Ретранслируемые сигналы от БС к FSR (радио) |
— до 2 пар сигналов с суммарной полосой всех сигналов до 50 МГц — каждая пара сигналов поддерживает до 4 несущих стандартов LTE / UMTS и до 8 несущих GSM |
| Поддержка MIMO (радио) | до 2 пар сигналов MIMO 2х2 |
| Количество входов / выходов к / от БС (оптика) | до 6 |
| Количество входов / выходов к / от БС (радио) | до 4 |
| Количество оптических разъемов в блоке FSC | 2 |
| Максимальный уровень сигнала от БС на входе FSC, дБм | до 48 |
| Тип разъемов для подключения оптических приемопередатчиков | SFP+ |
| Количество встроенных приемопередатчиков модуля и антенных входов канала ретрансляции | до 2 |
| Задержка на блок, мкс | 6 |
| Тип синхронизации блока | GPS / ГЛОНАСС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры, мм | 161х358х593 |
| Вес | от 12 кг — в зависимости от комплектации (количества приемопередатчиков канала ретрансляции и количества поддерживаемых входов / выходов от / к БС) |
| Энергопотребление, Вт |
до 35 (оптика) до 95 (радио) |
| Напряжение питания, В | минус 48 |
| Диапазон рабочих температур, °C |
минус 40…+55 минус 60…+55 (опционально) |

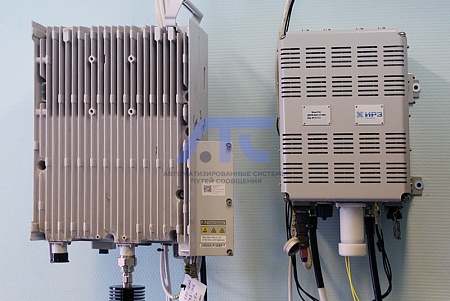

Приемопередатчики, модуль SM (внешнее исполнение)
| Наименование | Значение |
|---|---|
| Возможные комбинации сигналов (оптика) | |
| Ретранслируемые сигналы от БС к FSR (оптика) |
— до 3 пар сигналов с суммарной полосой частот каждой пары не более 50 МГц — каждая пара сигналов поддерживает свой диапазон частот — каждая пара сигналов поддерживает до 4 несущих стандартов LTE / UMTS и до 8 несущих GSM |
| Поддержка MIMO (оптика) | до 3 пар сигналов MIMO 2х2 |
| Возможные комбинации сигналов (радио) | |
| Ретранслируемые сигналы от FSC / FSR (радио) |
— до 2 пар сигналов с суммарной полосой всех сигналов до 50 МГц — каждая пара сигналов поддерживает до 4 несущих стандартов LTE / UMTS и до 8 несущих GSM |
| Поддержка MIMO (радио) | до 2 пар сигналов MIMO 2х2 |
| Количество приемопередатчиков GSM / UMTS / LTE, поддерживаемых блоком FSR (оптика) | до 6, возможно подключение внешних приемопередатчиков (модуль SM) |
| Количество приемопередатчиков GSM / UMTS / LTE, поддерживаемых блоком FSR (радио) | до 4, возможно подключение внешних приемопередатчиков (модуль SM) |
| Количество подключаемых внешних приемопередатчиков GSM / UMTS / LTE (модуль SM) | до 2 |
| Количество несущих частот на один приемопередатчик GSM / UMTS / LTE блока FSR | до 2 |
| Максимальный уровень выходной мощности передатчика GSM / UMTS / LTE | от 40 до 48 дБм в зависимости от типа подключенного приемопередатчика |
| Тип разъемов для подключения оптических приемопередатчиков | SFP+ |
| Количество встроенных приемопередатчиков модуля и антенных входов канала ретрансляции | до 2 |
| Тип синхронизации блока | GPS / ГЛОНАСС |
| Задержка на блок, мкс | 6 |
| Степень защиты корпуса | IP65 |
| Габаритные размеры, мм | 161х358х593 |
| Вес | от 12 кг — в зависимости от комплектации (количества приемопередатчиков канала ретрансляции, количества и типов приемопередатчиков GSM / UMTS / LTE) |
| Энергопотребление, блок без передатчика, Вт |
до 100 (оптика) до 200 (радио) |
| Напряжение питания, В | минус 48 / 220 |
| Диапазон рабочих температур, °C |
минус 40…+55 минус 60…+55 (опционально) |
| Наименование | Значение | |
|---|---|---|
| Приемопередатчики диапазона 1800 МГц | ||
| Диапазон рабочих частот, МГц | 1710—1785 — UL, 1805—1880 — DL | |
| Уровень выходной мощности передатчика, дБм | 40 / 48 | |
| Энергопотребление, Вт | 45 / 200 | |
| Габаритные размеры для внешнего модуля SM, мм | 73х152х285, 161х358х593 (SM с двумя встроенными приемопередатчиками) | |
| Количество ВЧ-разъемов для подключения SM к FSR | 3 (RX, TX, FB) | |
| Питание SM-модуля | через ВЧ-линию | |
| Приемопередатчики диапазона 900 МГц | ||
| Диапазон рабочих частот, МГц | 873—915 — UL, 918—960 — DL | |
| Уровень выходной мощности передатчика, дБм | 43 | |
| Энергопотребление, Вт | 110 | |
| Габаритные размеры для внешнего модуля SM, мм | 161х358х593 (SM с двумя встроенными приемопередатчиками) | |
| Количество ВЧ-разъемов для подключения SM к FSR | 3 (RX, TX, FB) | |
| Питание SM-модуля | через ВЧ-линию | |
| Приемопередатчики диапазона 2100 МГц | ||
| Диапазон рабочих частот, МГц | 1920—1980 — UL, 2110—2170 — DL | |
| Уровень выходной мощности передатчика, дБм | 40 | |
| Энергопотребление, Вт | 45 | |
| Габаритные размеры для внешнего модуля SM, мм | 73х152х285 | |
| Количество ВЧ-разъемов для подключения SM к FSR | 3 (RX, TX, FB) | |
| Питание SM-модуля | через ВЧ-линию | |
-
