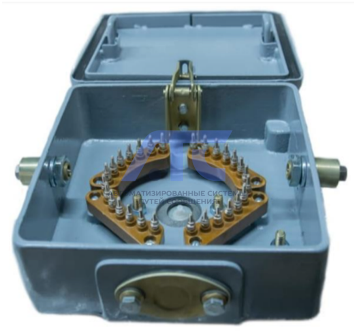

Муфта кабельная универсальная герметизированная МГУ-28-IV

Наименование изделия

«Муфта кабельная универсальная герметизированная МГУ-28-IV 17616-00-00-03 ТУ 32 ЦШ 2024-94» (код СКМТР:3599000985)

Область применения

Муфты кабельные универсальные герметизированные типа МГУ-28-IV применяются в схемах рельсовых цепей, СЦБ и разделения сигнального кабеля.

Назначение

Муфты кабельные универсальные герметизированные типа МГУ-28-IV предназначены для замены муфт кабельных универсальных типа УПМ-24, муфт кабельных разветвительных типа PM4-28 и служат для разделки кабеля, установки малогабаритной аппаратуры рельсовых цепей, устройства ответвлений от группового кабеля к светофорам, путевым и трансформаторным ящикам рельсовых цепей, к стрелочным электроприводам и другим устройствам.

Техническая и эксплуатационная документация:

ТУ 32 ЦШ 2024-94, 17616-00-00ЭТ Литера «А».

Технические характеристики:

• Климатическое исполнение изделия: по ГОСТ 15150-69 УХЛ1;
• Допускаемые механические воздействия по классу: МС3 ОСТ 32.146-2000;
• Допускаемые климатические воздействия по классу: К4 ОСТ 32.146-2000;
• Степень защиты человека от поражения электрическим током по классу 0: ГОСТ 12.2007.0-75;
• Габаритные размеры (без оснований и труб): 330×330×120 мм;
• Масса: 21,6 кг.

Гарантийный срок эксплуатации: 3 года со дня ввода в эксплуатацию при условии предварительного хранения не более одного года со дня изготовления.
