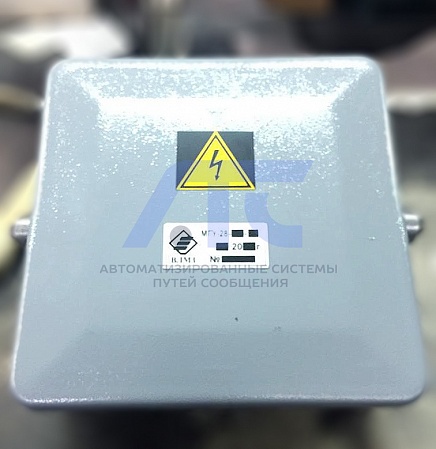

Муфта кабельная универсальная герметизированная МГУ-28-IV 17616-00-00-03

Муфта кабельная универсальная герметизированная МГУ-28-IV 17616-00-00-03

Муфты кабельные универсальные герметизированные МГУ-28 служат для монтажа кабелей и малогабаритных устройств на железных дорогах.

Муфты изготавливаются с чугунными литыми корпусами с лакокрасочным покрытием.

Основное предназначение муфт кабельного типа — коммутация кабельно-проводниковой продукции. Например, с их помощью:

— соединяют в кабельную линию различные виды кабелей;

— подключают электроустановки, станционные сооружения, линии связи и электропередач;

— разделывают кабеля в карликовых и переездных светофорах.

Муфта кабельная универсальная герметизированная МГУ-28 предназначена для замены кабельной муфты типа УПМ-24, РМ4-28.

Изделия имеют повышенную герметичность кабельного ввода. Данное требование достигается за счёт применения герметизирующего комплекта, который может использоваться со всеми типоразмерами кабелей.

Вид климатического исполнения муфт МГУ-28 — УХЛ1 по ГОСТ 15150-69, но для следующих климатических факторов:

— верхнее значение предельной рабочей температуры среды плюс (70±2) °С;

— нижнее значение предельной рабочей температуры среды минус (60±2) °С;

— верхнее значение влажности воздуха при температуре плюс (25±2) °С — (93±3)%.

Степень защиты муфт МГУ-28 от внешних воздействий — IP65 по ГОСТ 14254-96.

Муфты МГУ-28 поставляются в комплекте с основаниями, предохранительными трубами и перемычками (в зависимости от типа муфты и комплектации)

Все металлические детали и сборочные единицы имеют защитное цинковое покрытие по ГОСТ 9.307-89 с учетом условий эксплуатации, относящихся к группе «5» по ГОСТ 15150-69.
