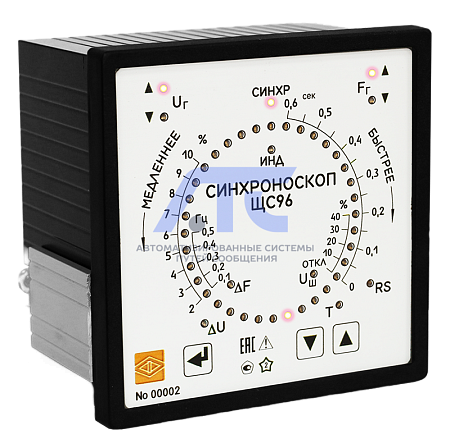

ЩС96 Синхроноскоп

ЩС96 Синхроноскоп

предназначен для синхронизации трехфазных генераторов на параллельную работу методом точной синхронизации в ручном и в полуавтоматическом режиме.

Прибор имеет два канала измерения с отображением параметров измерений и вырабатываемых вспомогательных сигналов на лицевой панели приборов, с передачей   информации через интерфейс RS485 (протокол Modbus RTU) и воздействием на внешнее коммутационное устройство для подключения синхронизируемого генератора к сети при выполнении условий синхронизации.

ЩС96 обеспечивает:

• измерение и сравнение частот и линейных напряжений трехфазной симметричной сети и синхронизируемого генератора;
• равнение углов фаз линейного напряжения сети и генератора и формирование сигнала управления на подключение генератора к сети с заданным временем опережения в режиме синхронизации;
• индикацию и установку требуемых параметров по разности напряжений (ΔU), частот (ΔF) генератора и сети, по времени опережения включения сигнала управления (T), по напряжению помех на обесточенной шине сети (Uш);
• индикацию сигналов, необходимых для подведения напряжения и частоты генератора к напряжению и частоте сети при значениях этих параметров, находящихся за пределами установленных значений;
• индикацию движения светящегося индикатора на основной круговой шкале прибора по часовой стрелке, когда частота генератора больше частоты сети и против часовой стрелки, когда частота генератора ниже частоты сети;
• переключение режимов работы с помощью кнопок и светодиодных индикаторов со шкалами на лицевой панели;
• выдачу сигнала управления на синхронизацию в диапазоне напряжений генератора и сети в пределах от минус 30 до плюс 20 % номинального напряжения при частоте от 42,5 до 70 Гц при выполнении условий синхронизации;
• блокировку сигнала управления на подключение генератора к сети  при выходе измеряемых величин за пределы значений ранее установленных параметров;
• контроль за выполнением условий синхронизации.

ЩС96 внесен в Госреестр СИ РФ №78531-20, срок действия до 29 июня 2030 г.

ЩС96 имеет свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Технические характеристики

• Габаритные размеры, мм: 96х96х98;
• Масса, кг, не более: 0,6;
• Межповерочный интервал: 4 года;
• Гарантийный срок эксплуатации: 2 года;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Телеизмерение
Номинальное (действующее) значение напряжения переменного тока генератора и сети (линейное), Uном. лин.	Значение	Индикация и синхронизация (диапазон от плюс 70 до плюс 120 % Uном. лин.)
	100 В	от 70 до 120 В
	127 В	от 89 до 152 В
	230 (220) В	от 161 до 276 В (от 154 до 264 В)
	400 (380) В	от 280 до 480 В (от 266 до 456 В)
Номинальное значение частоты напряжения переменного тока генератора и сети, Fном	50 Гц, 60 Гц	от 42,5 до 70,0 Гц
Номинальное значение разности фаз напряжений переменного тока генератора и сети	0 °	от 0 до 360 °
Условия для синхронизации	– напряжения генератора и сети находятся в пределах от 0,75 до 1,2 Uном и их разность не превышает значениия установленного параметра ΔU; – частоты генератора и сети находятся в пределах от 45 до 65 Гц и их разность не превышает значения установленного параметра ΔF; – частота генератора выше частоты сети; – разность частот генератора и сети не менее 0,05 Гц.
Диапазоны и дискретность установки параметров синхронизации, установки напряжения на обесточенной шине сети (уставки)	– диапазон установки разности напряжений генератора и сети «ΔU» от ± 2 до ± 10 % Uном. лин. с дискретностью 1 %; – диапазон установки разности частот напряжений генератора и сети «ΔF» от 0,1 до 0,5 Гц с дискретностью 0,1 Гц; – диапазон установки времени опережения включения сигнала управления «T» от 0 до 0,6 с с дискретностью 0,05 с; – диапазон установки напряжения на обесточенной шине сети «Uш» от 10 до 40% Uном. лин. с дискретностью 10 % Установка значений уставок осуществляется при помощи кнопок на передней панели. Светодиодные индикаторы «ΔU» , «ΔF», «T», «Uш» индицируют устанавливаемый параметр, а шкалы у светодиодных индикаторов, расположенных по кругу, индицируют значение устанавливаемой уставки.
Время измерения, не более	0,2 сек. (частота, фаза и напряжение генератора и сети)
Основная абсолютная погрешность	– измерений разности напряжений генератора и сети ΔU, В: ±0,01∙Uном – измерений разности частот напряжений генератора и сети ΔF, Гц: ±0,05 – измерений разности фаз напряжений переменного тока генератора и сети, Δφ,°: ±(2+(360∙ΔF/Fном)
Режимы работы	– режим индикации «ИНД» – для отображения изменения частоты и фазы подключаемого (синхронизируемого) генератора относительно работающего генератора (сети) и индикации сигналов управления для подгонки напряжения и частоты синхронизируемого генератора к напряжению и частоте сети при выходе параметров генератора за установленные граничные значения по частоте и/или напряжению (сигнал управления синхронизацией заблокирован); – режим синхронизации «СИНХР» – для формирования и выдачи сигнала на подключение генератора к сети при условии соответствия измеренных параметров генератора параметрам, установленным на приборе; – режим подключения генератора к обесточенной сети (без синхронизации); – режим установки параметров синхронизации «ΔU», «ΔF», «T» (задание уставок)
Гальваническая развязка входных цепей, цепей питания	Есть

Питание
Питание	От синхронизируемого генератора с Uном.лин 100 В, 127 В, 230 (220) В, 400 (380) В и в диапазонах с отклонениями в пределах от 70 до 120 % Uном.лин при частоте от 42,5 до 70 Гц
Мощность потребления от цепи питания, не более	– 5 В∙А по цепи измерения параметров генератора; – 0,5 В∙А по цепи измерения параметров сети

Условия эксплуатации

• Рабочий диапазон температур: базовое исполнение - от -40 до +70 °С (относительная влажность 98 % при +50 °С); с приемкой «Морской регистр» - от -40 до +55 ºС (относительная влажность 95% при +25 ºС);
• Степень защиты: IP54 (передняя панель), IP20 (металлический корпус);
• Устойчивость к механическим воздействиям: Группа N1 по ГОСТ Р 52931-2008;
• Уровень индустриальных помех: ГОСТ 30805.22-2013 для оборудования класса А;
• Помехоустойчивость: ГОСТ 32137-2013 группа IV, критерий качества функционирования А;
• Исполнения: – общепромышленное; – для эксплуатации на АЭС (класс безопасности - 2, 3, 4 по НП-001-2015); – для эксплуатации на морских судах (ОМ2);
• Сейсмостойкость: I, II категория в соответствии с НП-031-01;
• Монтаж: В щит;
• Сечение проводов: До 2,5 мм2, к разъему интерфейса - до 1,5 мм2.
