ЩМК96

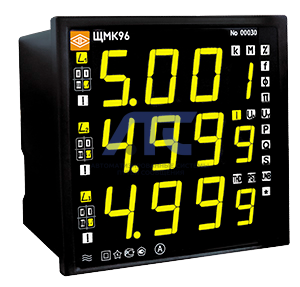

ЩМК96 - Прибор контроля качества электроэнергии

это современный многофункциональный анализатор качества электроэнергии, предназначенный для непрерывного измерения всех параметров трехфазных сетей переменного тока, а так же показателей качества электрической энергии и контроля их соответствия установленным нормам.

ЩМК96 способен интегрироваться в различные системы телеизмерений, осуществляя одновременную передачу данных независимо по нескольким направлениям.

Прибор может эффективно использоваться как на стороне сетевой компании, контролируя качество и количество отпускаемой энергии, так и на стороне потребителя для контроля качества закупаемой электроэнергии.

ЩМК96 внесен в Госреестр СИ РФ № 60431-15, срок действия до 27 декабря 2029 г.

Применение:

• Многофункциональный измеритель: измерение параметров сети и передача их в системы ТИ, системы сбора и передачи данных, телемеханики и АСУ ТП.
• Анализатор качества электроэнергии:

     - мониторинг показателей качества электроэнергии в системах распределения электроэнергии;
     - контроль показателей качества электроэнергии в системах АИИС КУЭ, на производстве и ЖКХ;
     - аттестация объектов, измерительных лабораторий.

• Технический учет электроэнергии.

Технические характеристики:

• Габаритные размеры, мм: 96х96х92 (без защитной крышки), 96х96х103 (с крышкой);
• Масса, кг, не более: 0,7;
• Межповерочный интервал - 10 лет;
• Гарантийный срок эксплуатации: 36 мес.;
• Средний срок службы, не менее: 30 лет;
• Средняя наработка на отказ: 250000 ч;
• Аналоговый входной сигнал: А: 1, 5, I/1, I/5 (от 0 до 1,5∙Iном), В (фазное/линейное): 57,73/100; 230/400; U/100 (от 0 до 2,0∙Uф.ном);
• Частота входного сигнала, Гц: от 42,5 до 57,5;
• Время измерения: 0,2 сек. (ток и напряжение), 1 сек. (частота);
• Входное сопротивление по токовым цепям, не более: 0,02 Ом (1 А, 5 А);
• Входное сопротивление по цепям напряжения, не менее: 0,4 MOм (100 В), 1,6 MOм (400 В);
• Напряжение питания: 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока);
• Мощность потребления от цепи питания, не более: 10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц, 10 Вт при питании от источника постоянного тока.

Условия эксплуатации

• Рабочий диапазон температур: от -40 до +55 °С (относительная влажность 90 % при +30 °С);
• Степень защиты: IP51;
• Устойчивость к мех. воздействиям: группа 4 по ГОСТ 22261-94;
• Уровень индустриальных помех: ГОСТ 30805.22-2013 для оборудования класса А;
• Монтаж: в щит;
• Сечение проводов, подключаемых к клеммам, не более: до 2,5 мм².
