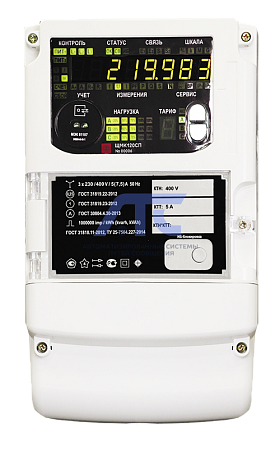

ЩМК120СП

ЩМК120СП - Счетчик коммерческого учета с функциями контроля качества электроэнергии

предназначен для коммерческого учета электрической энергии в соответствии с ГОСТ 31819.22-2012 (класс 0,2S), ГОСТ 31819.23-2012 (класс 1), измерения параметров качества электроэнергии по классу А в соответствии с ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, параметров тока, напряжения, мощности, активной и реактивной энергии в трехфазных электрических сетях и системах переменного тока, а также в точках установки средств измерений с сохранением результатов измерений и отображением значений учтенной электроэнергии, показателей качества электроэнергии и последующей передачей данных через коммуникационные интерфейсы.

Приборы соответствуют всем требованиям, предъявляемым к счетчикам коммерческого учета.

Поддержка протоколов цифровой подстанции МЭК 61850-8-1, МЭК 61850-9-2!

Реализация протокола МЭК 61850-8-1 подтверждена международным сертификатом DNV GL (КЕМА).

Применение:

• Многофункциональный измеритель: измерение параметров сети и передача их в системы ТИ, системы сбора и передачи данных, телемеханики и АСУ ТП.
• Анализатор качества электроэнергии:

     - мониторинг показателей качества электроэнергии в системах распределения электроэнергии;
     - контроль показателей качества электроэнергии в системах АИИС КУЭ, на производстве и ЖКХ;
     - аттестация объектов, измерительных лабораторий.

• Коммерческий учет электроэнергии:

     - восьмитарифный коммерческий учет электроэнергии;
     - измерение потерь электроэнергии в линии электроснабжения.

• Регистрация аварийных случаев.

Технические характеристики:

• Габаритные размеры, мм: 173×290×88;
• Высота знака, мм: 14;
• Масса, кг, не более: 2,0;
• Межповерочный интервал - 12 лет;
• Гарантийный срок эксплуатации: 36 мес.;
• Средний срок службы, не менее: 25 лет;
• Средняя наработка на отказ: 250000 ч;
• Номинальное значение аналогового входного сигнала: А: 1, 5, I/1, I/5 (от 0 до 1,5∙Iном), В (фазное/линейное): 57,73/100; 230/400; U/100 (от 0 до 2,0∙Uф.ном);
• Частота входного сигнала, Гц:от 42,5 до 57,5;
• Время измерения: 0,2 сек. (ток и напряжение), 1 сек. (частота);
• Входное сопротивление по токовым цепям, не более: 0,02 Ом (1 А, 5 А);
• Входное сопротивление по цепям напряжения, не менее: 0,4 MOм (100 В), 1,6 MOм (400 В);
• Напряжение питания: основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока), резервное: «РЕЗЕРВ» (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока);
• Мощность потребления от цепи питания, не более: 10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц,
  10 Вт при питании от источника постоянного тока.

Условия эксплуатации

• Рабочий диапазон температур: от -40 до +55 °С (относительная влажность 90 % при +30 °С);
• Пыле/влагозащита: IP51;
• Устойчивость к мех. воздействиям: группа 4 по ГОСТ 22261;
• Электромагнитная совместимость: помехоустойчивость: ГОСТ Р 51317.6.5, помехоэмиссия: СИСПР 22 для класса А;
• Уровень индустриальных помех: ГОСТ 30805.22-2013 для оборудования класса А;
• Монтаж: на панель;
• Сечение провода: до 4 мм².
