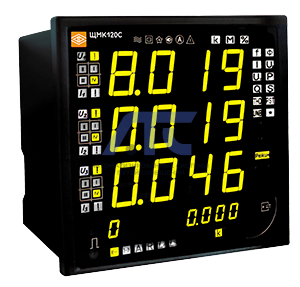

ЩМК120С

ЩМК120С - Прибор контроля качества электроэнергии и коммерческого учета

предназначен для:

• измерения напряжения и силы переменного тока;
• измерения, контроля и регистрации основных параметров электрической энергии до 50-й гармоники в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц;
• измерения, регистрации и учета активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока (включая технический и коммерческий учет активной и реактивной электроэнергии) в соответствии с требованиями для счетчиков активной энергии класса 0,2S и требованиями для счетчиков реактивной энергии класса 1;
• измерения и контроля показателей качества электроэнергии  по классу А и их статистической обработки с отображением результатов измерений на экране прибора и предоставления их в цифровой форме.

ЩМК120С внесен в Госреестр СИ РФ № 60431-15, срок действия до 27 декабря 2029 г.

Применение:

• Многофункциональный измеритель: измерение параметров сети и передача их в системы ТИ, системы сбора и передачи данных, телемеханики и АСУ ТП.
• Анализатор качества электроэнергии:

     - мониторинг показателей качества электроэнергии в системах распределения электроэнергии;
     - контроль показателей качества электроэнергии в системах АИИС КУЭ, на производстве и ЖКХ;
     - аттестация объектов, измерительных лабораторий.

• Коммерческий учет электроэнергии:

     - восьмитарифный коммерческий учет электроэнергии;
     - измерение потерь электроэнергии в линии электроснабжения.

• Регистрация аварийных случаев.

Технические характеристики:

• Габаритные размеры, мм: 120х120х93 (без защитной крышки), 120х120х103 (с крышкой);
• Масса, кг, не более: 0,7;
• Межповерочный интервал - 10 лет;
• Гарантийный срок эксплуатации: 36 мес.;
• Средний срок службы, не менее: 30 лет;
• Средняя наработка на отказ: 250000 ч;
• Номинальное значение аналогового входного сигнала: А: 1, 5, I/1, I/5 (от 0 до 1,5∙Iном), В (фазное/линейное): 57,73/100; 230/400; U/100 (от 0 до 2,0∙Uф.ном);
• Частота входного сигнала, Гц: т 42,5 до 57,5;
• Время измерения: 0,2 сек. (ток и напряжение), 1 сек. (частота);
• Входное сопротивление по токовым цепям, не более: 0,02 Ом (1 А, 5 А);
• Входное сопротивление по цепям напряжения, не менее: 0,4 MOм (100 В), 1,6 MOм (400 В);
• Напряжение питания: основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока), резервное («РЕЗЕРВ»): 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока);
• Мощность потребления от цепи питания, не более: 10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц,
  10 Вт при питании от источника постоянного тока.

Условия эксплуатации

• Рабочий диапазон температур: от -40 до +55 °С (относительная влажность 90 % при +30 °С);
• Степень защиты: IP51;
• Устойчивость к мех. воздействиям: группа 4 по ГОСТ 22261-94;
• Уровень индустриальных помех: ГОСТ 30805.22-2013 для оборудования класса А;
• Монтаж: в щит;
• Сечение проводов, подключаемых к клеммам, не более: до 2,5 мм².
