МПК2

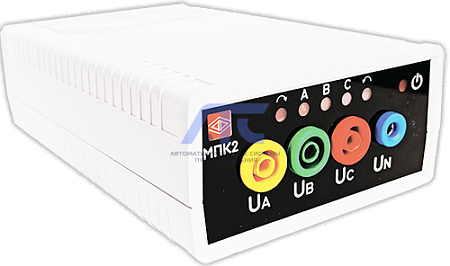

МПК2 - Переносной прибор контроля качества электроэнергии

предназначен для измерения показателей качества электроэнергии по  напряжению: в точках установки средств измерений показателей качества электроэнергии подстанций, систем мониторинга и управления показателями качества электроэнергии с сохранением результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального астрономического времени.

Расчет параметров качества электроэнергии осуществляется по классу А в соответствии с ГОСТ 30804.4.30-2013,  ГОСТ 32144-2013.

 В комплект поставки входит:

1. Прибор МПК;
2. Кейс;
3. Провода с зажимами для подключения входных сигналов;
4. Клещи токоизмерительные или катушки Роговского (для МПК1, опционально);
5. Кабель питания;
6. Руководство по эксплуатации и методика поверки - на партию до 10 шт.;
7. Формуляр.

Технические характеристики:

• Габаритные размеры, мм: 95×53×175;
• Масса, кг, не более (без учета кейса, проводов и зажимов): 0,45;
• Номинальное значение аналогового входного сигнала: В (фазное/линейное): 57,7/100; 230/400, U/100 (от 0 до 2,0∙Uном), А: 1, 5, 250 (КТ), 800 (КТ), 3000 (КТ), 3000 (КР), I/1, I/5 (от 0 до 1,5∙Iном);
• Частота входного сигнала, Гц: от 42,5 до 57,5;
• Время измерения: 0,2 сек. (ток и напряжение), 1 сек. (частота);
• Входное сопротивление по токовым цепям, не более: 0,02 Ом (1 А, 5 А);
• Входное сопротивление по цепям напряжения, не менее: 0,42 MOм (100 В), 1,66 MOм (400 В);
• Напряжение питания: 220ВУ - от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока;
• Мощность потребления от цепи питания, не более: 10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц,
  10 Вт при питании от источника постоянного тока.
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 24 мес.;
• Средний срок службы, не менее: 25 лет;
• Средняя наработка на отказ: 250000 ч.

Условия эксплуатации

• Рабочий диапазон температур: от -40 до +55 °С (относительная влажность 90 % при +30 °С);
• Пыле/влагозащита: IP41;
• Устойчивость к мех. воздействиям: группа М7 по ГОСТ 30631-99;
• Электромагнитная совместимость: в соответствии с требованиями, установленными в СИСПР 22 для оборудования класса «А».
