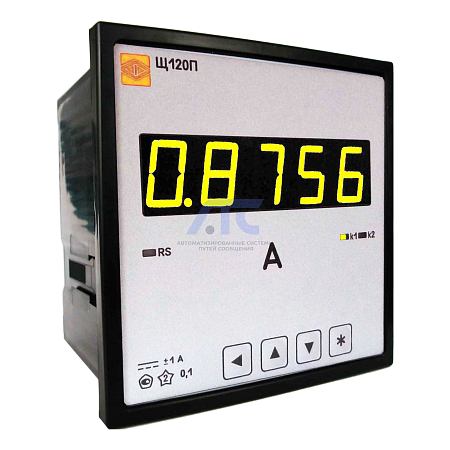

Амперметры и вольтметры постоянного тока Щ96П

Амперметры и вольтметры постоянного тока Щ96П

предназначены для измерения и преобразования силы тока и напряжения в цепях постоянного тока в выходные унифицированные сигналы постоянного тока и последовательный цифровой интерфейс RS485.

Области применения:

• сети сбора и передачи данных;
• автоматизированные системы диспетчерского управления (АСУ ТП).

Отрасли применения:

• энергетика;
• атомная энергетика;
• нефтегазовая промышленность.

Особенности и преимущества:

• удобное перепрограммирование с помощью встроенных кнопок или по интерфейсу RS485:

- диапазона показаний, положения десятичной точки;
- уровня контролируемых значений входных сигналов (уставок);
- изменения яркости свечения цифровых индикаторов;
- параметров интерфейса.

• коммуникационный интерфейс RS485 позволяет передавать информацию в систему верхнего уровня, а так же объединять цифровые приборы в единую сеть;
• наличие аналоговых и дискретных выходов позволяет интегрировать прибор в существующую систему телемеханики;
• межповерочный интервал 6 лет позволяет значительно сократить затраты на поверку;

Щ02П, Щ72П, Щ96П, Щ120П внесены в Госреестр СИ РФ № 50681-12, срок действия до 30 мая 2022 г

Межповерочный интервал - 6 лет.

Технические характеристики

• Габаритные размеры, мм: 96 х 96 х 76;
• Вырез в щите, мм: 92 х 92;
• Высота знака, мм: 14;
• Масса, кг, не более: 0,5;
• Защитная крышка поставляется в комплекте.

Класс точности	0,1 или 0,2
Входной сигнал	мВ: 60, 75, 100, 150, 200, 250, 500, 1000, 2000 В: 1, 2, 5, 10, 2…10, 20, 50, 100, 150, 200, 250, 500, 750 мА: 2, 5, 10, 20, 4…20, 50, 100, 200, 500, 1000 А: 1, 2
Рабочий диапазон температур	От -40° до +70°С УХЛ3.1
Максимальный диапазон показаний	От -19999 до +19999
Количество измерительных каналов	1
Гальваническая развязка входных и выходных цепей и питания	Есть
Степень защиты по передней панели	IP50
Интерфейс RS485 (протокол Modbus RTU)	- основной, для передачи данных - дополнительный, для передачи данных или для подключения табло, модулей индикации (МИ120, МИ80)
Скорость обмена по интерфейсу	4600, 9600, 19200, 38400 бит/сек.
Аналоговый выход (класс точности 0,5)	Количество: 0; 1; 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА; 4...12...20 мА; 0...10...20 мА
Сопротивление нагрузки	2,5 кОм для диапазонов 0...5 мА, 0...2,5...5 мА; 0,5 кОм для диапазонов 0...20 мА, 4...20 мА, 4...12...20 мА, 0...10...20 мА
Дискретный выход	Количество: 0; 1; 2; Постоянное напряжение 300 В, 100 мА или Переменное напряжение 200 В, 100 мА
Максимально допустимая перегрузка по входному сигналу (от верхнего предела диапазона измерений)*	150% (1 минута)
Время установления выходного аналогового сигнала, не более	1,0 с
Входное сопротивление при измерении напряжения нагрузки, не менее	1МОм
Параметры питания	- 5ВН (5 +4/-0,5) В постоянного тока, - 12ВН (12 +6/-3) В постоянного тока, - 24ВН (24 +12/-6) В постоянного тока, - 220ВУ от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 100 до 265 В постоянного тока - 230В от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц
Мощность потребления, не более	6 В•А
Межповерочный интервал	6 лет
Гарантийный срок эксплуатации	36 мес.
Средний срок службы	30 лет
Средняя наработка на отказ	150000 час.
Примечание: подключить внешние цепи в соответствии с назначением контактов соединительных разъемов в клеммы «под винт» можно одножильными проводами сечением до 4 мм2, многожильными до 2,5 мм2. При подключении напряжения питания постоянного тока от 120 до 265 В при питании 220ВУ к контактам питания «L», «N» полярность любая. * Максимальная перегрузка по входному сигналу (от номинального значения диапазона измерений) 130% (2 часа).
