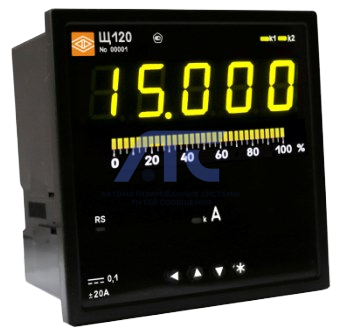

Амперметры и вольтметры постоянного тока Щ120

Амперметры и вольтметры постоянного тока Щ120

предназначены для измерения и преобразования силы тока или напряжения в электрических сетях постоянного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.

Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.

Приборы применяются в энергетике и других областях промышленности для контроля электрических параметров и имеют непрерывный режим работы.

Щ120, Щ96, Щ72, Щ02 внесены в Госреестр СИ РФ № 68258-17, срок действия до 07 августа 2027 г.

Технические характеристики

• Габаритные размеры, мм: 120х120х103 (с задней крышкой), 120х120х75,6 (без крышки);
• Масса, кг, не более: 0,5;
• Задняя защитная крышка поставляется в комплекте.
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 60 мес.;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Отображение информации
Светодиодная индикация (единичные и семисегментные индикаторы)	– 1 блок семисегментных индикаторов для отображения значений измеряемого сигнала по измерительному каналу; – единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов, подсвечивающие приставку к единице измерения; Высота знака: Щ120 – 20,2 мм (при наличии интерфейса RS485), 26 мм (при отсутствии интерфейса RS485) Диапазон показаний: от -19999 до +19999; от -9999 до +9999 (исполнение без интерфейса)
Дополнительная индикация	Цветная барграфическая (дискретно-аналоговая) шкала (31 сегмент) - только для Щ120 с цветными комбинированными индикаторами
Обновление индикации	Период обновления индикации: от 150 до 5000 мс.; количество усреднений: от 1 до 8; Зона нечувствительности входного сигнала: от 0% до 5% с шагом 0,1% (перепрограммируется через программу «Конфигуратор»)
Дополнительные возможности	Индикация параметров на светодиодных индикаторах: подключение модулей индикации МИ120.1, МИ120.2, МИ120.3, МИ80.3 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU); Индикация параметров на цветном TFT-дисплее: подключение модулей индикации МИ120.5 по интерфейсу RS485 (протокол Modbus RTU); формы представления измеренных значений: в виде стрелочного прибора, цифровое, графическое, мнемосхемы

Телеизмерение
Входной сигнал	Номинальное значение входного сигнала: мВ: 60, 75, 100, 150, 200, 250, 500, 1000, 2000 В: 1, 2, 5, 10, 2…10, 20, 50, 100, 150, 200, 250, 300, 500, 750 (от 0 до ±1,2∙Uном) мА: 1, 2, 5, 10, 20, 4…20, 50, 100, 200, 500, 1000, 2000 А: 1, 2 (от 0 до ±1,2∙Iном) Возможно подключение через внешний шунт с номинальным напряжением 60, 75, 100, 150 мВ (параметры шкалы перепрограммируются через программу «Конфигуратор»).
Регистрация максимального измеренного значения	Да
Время измерения	0,2 с
Основная погрешность	- по току и напряжению: ±0,1 %, ±0,2 % - по аналоговому выходу: ±0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Кратковременные перегрузки по входному сигналу с кратностью	Ток: кратность: 7/10; число перегрузок: 2/5; длительность каждой перегрузки, сек.: 15/3; интервал между двумя перегрузками, сек.: 60/2,5. Напряжение: кратность: 2; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.
Максимальная перегрузка по входному напряжению (длительность)	150 % (2 ч)
Входное сопротивление при измерении напряжения	1 МО

Интерфейс связи / Аналоговые выходы
RS485	Количество: 0, 1, 2; протоколы Modbus RTU Скорость обмена по интерфейсу: 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.
Аналоговые выходы	Количество: 0, 1, 2; диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА, 4...12...20 мА, 0...10...20 мА
Время установления выходного аналогового сигнала, не более	1,0 с

Телеуправление
Дискретные выходы	Количество: 0, 1, 2 Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА

Питание
Напряжение питания	5ВН – (5+4/-0,5) В постоянного тока; 12ВН – (12+6/-3) В постоянного тока; 24ВН – (24+12/-6) В постоянного тока; 220ВУ - от 85 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока; 230В - от 85 до 305 В переменного тока частотой 50 Гц Примечание: Приборы с напряжением питания 12ВН и 24ВН имеют защиту от неправильного подключения полярности напряжения питания. Приборы (кроме Щ72) обеспечивают резервирование питания для исполнений с напряжением питания 12ВН и 24ВН.
Мощность потребления от цепи питания, не более	2,5 В∙А (для приборов Щ02, Щ72 с напряжением питания 5ВН, 12ВН, 24ВН); 3,0 В∙А (для приборов Щ96, Щ120 с напряжением питания 5ВН, 12ВН, 24ВН); 4,0 В∙А (для приборов с исполнением без RS485 с напряжением питания 220ВУ, 230В); 5,0 (для приборов с напряжением питания 220ВУ, 230В)

Условия эксплуатации:

• Рабочий диапазон температур: от -40 до +70 °С (относительная влажность 98 % при +35 ºС);
• Степень защиты: IP54;
• Монтаж: в щит;
• Исполнения: общепромышленное, для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
• Сечение проводов: 2,5 мм2.
