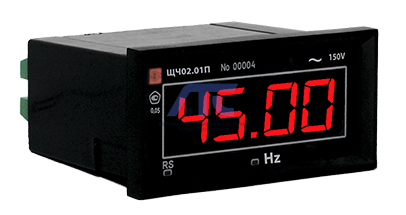

Частотомеры ЩЧ02.01П
предназначены для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входного напряжения, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов. Приборы могут иметь диапазон измерений частоты (нормальная область измерения частот) от 10 до 9999 Гц, разрядность 4,0.
Диапазон преобразования частоты может быть любой в пределах диапазона измерений. Приборы имеют возможность изменения диапазона преобразования частоты потребителем в процессе эксплуатации.
ЩЧ00П, ЩЧ01П, ЩЧ02.01П внесены в Госреестр СИ РФ № 64095-16, срок действия до 02 июня 2026 г.
Технические характеристики
- Габаритные размеры, мм: 96×48×95;
- Высота знака индикатора, мм: 20;
- Масса, кг, не более: 0,3;
- Межповерочный интервал: 10 лет;
- Гарантийный срок эксплуатации: 36 мес.;
- Средний срок службы, не менее: 20 лет;
- Средняя наработка на отказ: 200000 ч;
| Телеизмерение | |
| Диапазон входного напряжения | 150 В, 250 В, 500 В |
| Диапазон измерения и преобразования частоты |
От 45 до 55 Гц (по умолчанию) Диапазон преобразования частоты может быть любым в пределах диапазона измерений частот от 10 до 9999 Гц |
| Максимальный диапазон показаний | От 0 до 9999 |
| Время измерения | 0,1 с |
| Основная погрешность |
– по частоте: ±0,05 % – по аналоговому выходу: ±0,5 % |
|
Гальваническая развязка выходных цепей, цепей питания |
Есть (приборы ЩЧ00П не имеют гальванической развязки по цепи интерфейса RS485) |
|
Кратковременные перегрузки по входному сигналу с кратностью |
Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10. |
|
Максимальная перегрузка по входному сигналу (длительность) |
150 % (2 ч) |
| Сопротивление напряжения измерительного входа | 1 МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 |
Количество: 0 или 1; протокол Modbus RTU; Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек. |
| Аналоговые выходы |
Количество: 0, 1, 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА |
|
Время установления выходного аналогового сигнала, не более |
0,5 с |
| Телеуправление | |
| Дискретные выходы |
Количество: 0, 1, 2; Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В, 100 мА |
| Питание | |
| Напряжение питания |
Для приборов ЩЧ00П, ЩЧ01П: 5В - (5 ± 0,25) В постоянного тока; 12В - (12 ± 0,6) В постоянного тока; 24В - (24 ±1,2) В постоянного тока; Для прибора ЩЧ02.01П: 5ВН - (5 +4/-0,5) В постоянного тока; 12ВН - (12 +6/-3) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); 24ВН - (24 +12/-6) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); Приборы ЩЧ02.01П обеспечивают резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В; Для прибора ЩЧ00П: внешний блок стабилизированного питания 5В |
|
Мощность потребления от цепи питания, не более |
ЩЧ00П - 1,7 В•А; ЩЧ01П - 2,7 В•А; ЩЧ02.01П - 3,2 В•А |
Условия эксплуатации:
- Рабочий диапазон температур: от - 40 до + 50 °С (относительная влажность 95 % при +35 ºС);
- Степень защиты: IP50;
- Монтаж: в щит;
- Сечение проводов: 2,5 мм2.
-
