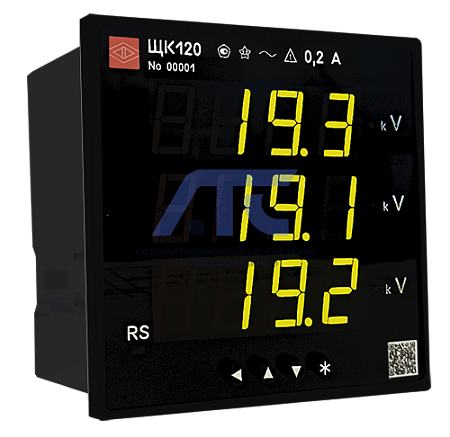

Амперметры, вольтметры и частотомеры переменного тока ЩК120
предназначены для измерения действующего значения силы тока, напряжения и частоты в однофазных или трехфазных трехпроводных или четырехпроводных электрических сетях переменного тока.Возможность обмена информацией по интерфейсу RS485 (протокол Modbus RTU) и наличие выходных унифицированных сигналов постоянного тока позволяют использовать приборы в автоматизированных системах различного назначения.
Приборы являются многоканальными многопредельными и имеют исполнения по входным сигналам, диапазонам измерений, количеству каналов, напряжению питания, количеству дискретных и аналоговых выходов, цвету индикаторов, классу точности и габаритным размерам. Приборы имеют возможность программирования диапазона показаний (приборы с номинальными токами каналов 1 А, 5 А и напряжением 100 В) и уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов.
ЩК96, ЩК120 внесены в Госреестр СИ РФ № 42450-11, срок действия до 06 июля 2026 г.
Исполнения:
- общепромышленное;
- для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015).
Технические характеристики
- Габаритные размеры, мм: 120х120х103 (с задней крышкой), 120х120х75,6 (без задней крышки);
- Высота знака, мм: 20;
- Масса, кг, не более: 0,5;
- Межповерочный интервал: 3 года;
- Гарантийный срок эксплуатации: 24 мес.;
- Средний срок службы, не менее: 20 лет;
- Средняя наработка на отказ: 200000 ч;
| Телеизмерение | |
|
Входной сигнал |
Однофазное (1-/2-/3-канальное) подключение: Номинальное значение входного сигнала: В: 50; 100; 250; 400; 500; 600; 750; U/100В; А: 0,5; 1; 2; 5; I/1А; I/5А; Частота входного сигнала, Гц: 45...65 Примечание: диапазон показаний при подключении через трансформатор тока 1А или 5А, трансформатор напряжения 100В может быть любым в пределах от 0 до 9999 ( программируется с помощью программы «Конфигуратор» или с помощью кнопок на передней панели) Трехфазное (трехпроводное) подключение: В (фазное / линейное): 57,7В / 100В; 230В / 400В; U/100В; Частота входного сигнала, Гц: 45...65 |
| Частота входного сигнала | Гц: 45...65 |
| Действующее значение напряжения | 0,02Uном до 1,2Uном |
| Действующее значение тока | 0,02Iном до 1,2Iном |
| Максимальный диапазон показаний |
От 0 до 9999 (программируется с помощью программы «Конфигуратор» или с помощью кнопок на передней панели) |
| Время измерения | 0,1 сек |
| Основная погрешность | ±0,2 %; ±0,5 %; ±1,0 %; ±0,01 Гц |
|
Гальваническая развязка входных и выходных цепей, цепей питания |
Есть |
|
Максимальная перегрузка по входному сигналу (длительность) |
150% (2 ч) |
| Интерфейс связи / Аналоговые выходы | |
| RS485 |
Количество: 1; протокол Modbus RTU Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек. |
| Аналоговые выходы (программируемые) |
Диапазоны: 0…5 мА, 0…20 мА, 4…20 мА (на каждый отображаемый параметр) |
| Время установления выходного аналогового сигнала, не более | 0,5 сек |
| Основная погрешность преобразования | ± 0,5 % |
| Телеуправление | |
| Дискретные выходы |
Количество 0, 1, 2, 3 (количество дискретных выходов соответствует количеству каналов); Uном. =300 В, 150 мА; Uном. ~ 240 В, 150 мА |
| Питание | |
| Напряжение питания |
- 12ВН - (12 +6/-3) В постоянного тока, - 24ВН - (24 +12/-6) В постоянного тока, - 220ВУ - от 80 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока, - 230В - от 80 до 305 В переменного тока частотой 50 Гц |
|
Мощность потребления от цепи питания, не более |
12,5 В•А по цепи питания |
Условия эксплуатации:
- Рабочий диапазон температур: от -40 до +50 °С (относительная влажность 98 % при +35 ºС);
- Степень защиты: IP54, IP66 - по заказу;
- Монтаж: в щит;
- Сечение проводов: одножильные провода сечением до 4 мм2, многожильные - до 2,5 мм2.
-
