Амперметры и вольтметры переменного тока ЩП02П

Амперметры и вольтметры переменного тока ЩП02П

предназначены для измерения и преобразования силы тока, напряжения и частоты в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.

Приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы.

Области применения:

• сети сбора и передачи данных;
• автоматизированные системы диспетчерского управления (АСУ ТП).

Исполнения:

• общепромышленное;
• для эксплуатации на АЭС;
• для эксплуатации на морских судах (ОМ2).

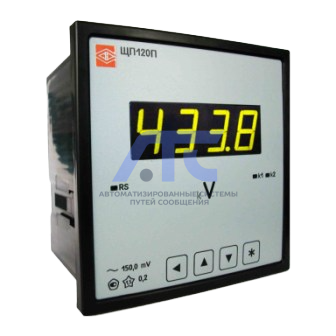

ЩП02П, ЩП72П, ЩП96П, ЩП120П внесены в Госреестр СИ РФ № 51021-12, срок действия до 30 мая 2022 г.

Технические характеристики

• Габаритные размеры, мм: 96х48х148 (с задней крышкой), 96х48х121,5 (без крышки);
• Вырез в щите, мм: 92х45;
• Высота знака, мм: 20;
• Масса, кг, не более: 0,4;

Класс точности                                            при измерении: при преобразовании:	0,2 или 0,5 0,5
Рабочий диапазон температур	УХЛ3.1 (от -40°С до +70°С)
Максимальный диапазон показаний	От 0 до 9999
Область частот измеряемых / преобразуемых сигналов	От 45 до 65 Гц (от 300 до 500 Гц)
Количество измерительных каналов	1
Количество отображаемых параметров	1 или 2 (ЩП72П, ЩП96П, ЩП120П) для отображения частоты входного сигнала
Гальваническая развязка входных и выходных цепей и питания	Есть
Степень защиты по передней панели	IP50
Интерфейс RS485 (протокол Modbus RTU)	- основной для передачи данных (для ЩП120П возможно изготовление без RS485); - дополнительный для передачи данных или подключения модулей индикации (МИ120, МИ80) и табло
Скорость обмена по интерфейсу	4600, 9600, 19200, 38400, 115200 бит/сек. (115200 бит/сек. устанавливается через ПО "Конфигуратор")
Аналоговый выход (класс точности 0,5)	Количество: 0; 1; 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА, 4...12...20 мА, 0...10...20 мА
Сопротивление нагрузки	2,5 кОм для диапазонов 0...5 мА, 0...2,5...5 мА 0,5 кОм для диапазонов 0...20 мА, 4...20 мА, 4...12...20 мА, 0...10...20 мА
Дискретный выход	Количество: 0; 1; 2; Постоянное напряжение 300 В, 100 мА или Переменное напряжение 200 В, 100 мА
Максимально допустимая перегрузка по входному сигналу (от верхнего предела диапазона измерений)	150% (1 минута)
Время установления выходного аналогового сигнала, не более	1,0 с
Входное сопротивление при измерении напряжения, не менее	(1-0,005) МОм
Падение напряжения при измерении силы тока 500 мА, 1000 мА, 2000 мА, 1 А, 2 А, 5 А, не более	30 мВ
Параметры питания	- 5ВН (5 +4/-0,5) В постоянного тока, - 12ВН (12 +6/-3) В постоянного тока, - 24ВН (24 +12/-6) В постоянного тока, - 220ВУ (от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока), - 230В (от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц)
Мощность потребления, не более	2,5 В•А для ЩП02П, ЩП72П при напряжении питания 5ВН, 12ВН, 24ВН 3,0 В•А для ЩП96П, ЩП120П при напряжении питания 5ВН, 12ВН, 24ВН 6,0 В•А при напряжении питания 220ВУ, 230В
Межповерочный интервал	6 лет
Гарантийный срок эксплуатации	36 месяцев
Средний срок службы	30 лет
Средняя наработка на отказ	150000 час.
Примечание: подключить внешние цепи в соответствии с назначением контактов соединительных разъемов в клеммы «под винт» можно одножильными проводами сечением до 4 мм2, многожильными до 2,5 мм2. При подключении напряжения питания постоянного тока от 120 до 265 В при питании 220ВУ к контактам питания «L», «N» полярность любая.
